LT8708ILWE#PBF

LT8708ILWE#PBF от Analog Devices

Общее описание

LT8708ILWE#PBF - это высокопроизводительный DC-DC контроллер от Analog Devices, способный работать в режимах повышения и понижения напряжения (Buck-Boost). Он позволяет преобразовывать напряжение в широком диапазоне 2.8V ~ 80V, что делает его идеальным решением для приложений, где требуется высокая гибкость в управлении питанием.

Преимущества

• Широкий диапазон входного и выходного напряжений: от 2.8V до 80V, что позволяет использовать контроллер в различных системах питания.
• Высокая частота коммутации: 100kHz ~ 400kHz, что обеспечивает компактность и эффективность.
• Синхронный выпрямитель: улучшает КПД системы.
• Режим синхронизации с внешним тактовым сигналом: обеспечивает возможность работы в сложных многоканальных системах.

Недостатки

• Комплексность настройки: требует опыта для правильной конфигурации и оптимизации.
• Стоимость: более высокая стоимость по сравнению с аналогами, что компенсируется функциональностью и гибкостью.

Типовое использование

LT8708ILWE#PBF используется в различных приложениях, требующих стабилизированного питания. Примеры использования включают:

• Солнечные и аккумуляторные системы энергопитания.
• Автомобильная электроника.
• Промышленные системы управления.
• Преобразователи напряжения для телекоммуникаций.

Рекомендации по применению

• Тщательно спроектируйте систему отвода тепла. Поскольку устройство может работать в широком диапазоне напряжений и высокой частоте, правильное охлаждение продлит срок службы.
• Оптимизируйте параметры частоты переключения. Убедитесь, что выбранная частота соответствует потребностям вашего приложения и позволяет достичь максимальной эффективности.

Основные технические характеристики

• Тип: Контроллер преобразователя постоянного тока.
• Функция: Повышение/Понижение (Step-Up/Step-Down).
• Количество выходов: 1.
• Напряжение питания: 2.8V ~ 80V.
• Частота переключения: 100kHz ~ 400kHz.
• Макс. коэффициент заполнения: 80%.
• Рабочая температура: -40°C ~ 125°C (TJ).
• Монтаж: Surface Mount (поверхностный монтаж).

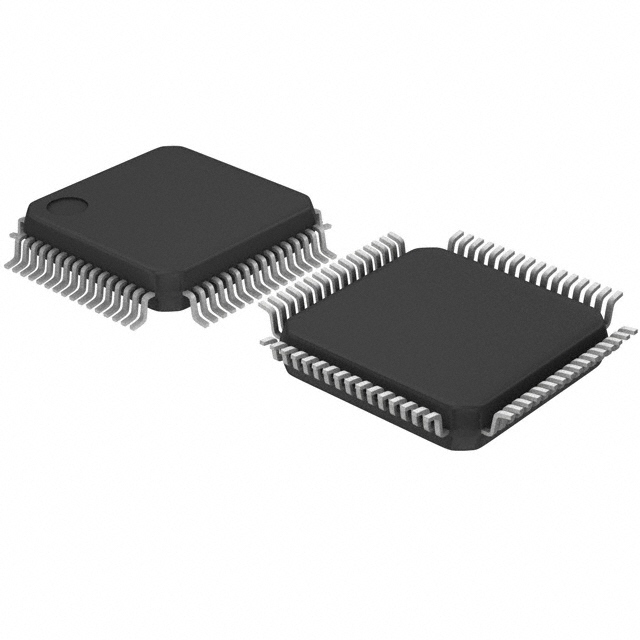

• Корпус: 64-LQFP-EP (10x10).

Возможные аналоги

• LT8708EFE - аналогичный контроллер от того же производителя, подходящий для менее требовательных приложений.
• LTC3780 - контроллер с функциями Buck-Boost, предлагающий схожие характеристики.

LT8708ILWE#PBF от Analog Devices предоставляет мощный и гибкий инструмент для разработчиков, нуждающихся в надежном и высокоэффективном питании для своих электронных систем.
