LT8708HUHG#PBF

Описание LT8708HUHG#PBF от Analog Devices

Общее описание:

Микросхема LT8708HUHG#PBF от компании Analog Devices представляет собой высокоэффективный синхронный контроллер DC-DC преобразователя, который поддерживает как понижающий (Buck), так и повышающий (Boost) режимы работы. Этот контроллер предназначен для обеспечения стабильного напряжения на выходе при широком диапазоне входных напряжений (от 2.8V до 80V), что делает его идеальным решением для применения в сложных системах питания.

Преимущества:

• Широкий диапазон входных напряжений: от 2.8V до 80V
• Синхронное выпрямление: обеспечивает высокий КПД
• Поддержка режимов Buck и Boost: расширенный функционал для различных применений
• Широкий диапазон частот переключения: от 100kHz до 400kHz, что позволяет оптимизировать работу под конкретные условия

Недостатки:

• Комплексность: Множество функций и настроек могут затруднять использование для несложных приложений
• Требует внешних компонентов: для полной работы необходимы дополнительные элементы, такие как конденсаторы и индукторы

Типовое использование:

• Автомобильная индустрия: Используется в системах питания бортовой электроники
• Промышленные системы: Применяется в устройствах управления и контроля
• Энергетические системы: Используется в источниках бесперебойного питания (UPS) и солнечных инверторах
• Электроника: Применяется в настольных компьютерах, серверах и телекоммуникационных устройствах

Рекомендации по применению:

• Внимательно подбирайте внешние компоненты, чтобы обеспечить оптимальную работу контроллера.
• Используйте теплоотводы и соответствующие методы охлаждения для поддержания стабильного температурного режима.
• Оптимизируйте частоту переключения для достижения максимальной эффективности и минимизации EMI.

Основные технические характеристики:

• Рабочее напряжение: от 2.8V до 80V
• Выходное напряжение: до 80V
• Выходной ток: до 10A (в зависимости от конфигурации внешних компонентов)
• Частота переключения: от 100kHz до 400kHz
• Температурный диапазон: от -40°C до 150°C

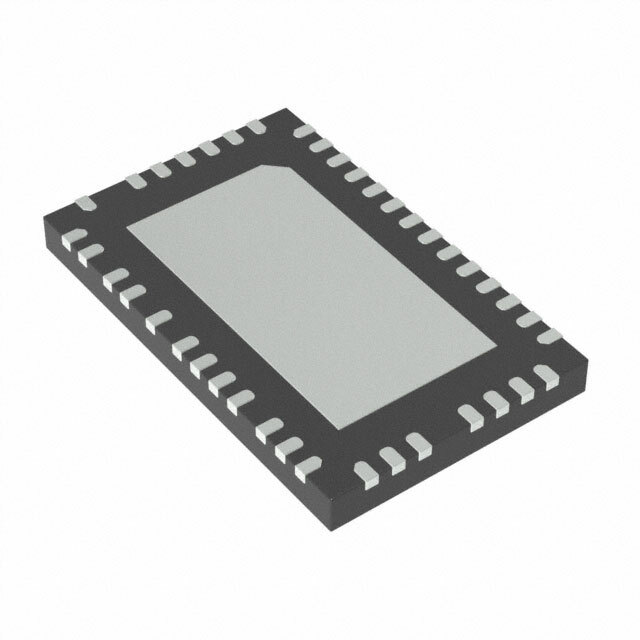

• Корпус: 40-QFN (5x8)

Возможные аналоги:

• LT8710: также поддерживает режимы Buck и Boost, но имеет другие параметры и ограничения.
• LTC3780: универсальный контроллер понижающего/повышающего DC-DC преобразователя, работает в более узком диапазоне напряжений.
• MAX17597: от компании Maxim Integrated, универсальный контроллер с подобными характеристиками.
