LT8708HLWE-1#PBF

LT8708HLWE-1#PBF от Analog Devices

Общее описание

LT8708HLWE-1#PBF — это высокоэффективный контроллер DC-DC преобразователя от компании Analog Devices. Он предназначен для приложений, требующих синхронного четырехтактного понижающе-повышающего преобразования напряжения. LT8708HLWE-1#PBF способен работать в широком диапазоне входного напряжения от 2.8 В до 80 В, что делает его идеальным решением для широкого спектра промышленных и автомобильных применений.

Преимущества

• Широкий диапазон входного напряжения: от 2.8 В до 80 В, что позволяет использовать компонент в различных приложениях.
• Высокая эффективность: благодаря поддержке синхронного выпрямления достигается высокая эффективность преобразования.
• Гибкость в настройке: возможность настройки рабочей частоты от 100 кГц до 400 кГц позволяет оптимизировать работу устройства под конкретные требования.
• Поддержка функции Clock Sync: обеспечивает синхронизацию с внешними тактовыми сигналами для работы в составе системы.
• Системы защиты: встроенные схемы защиты от перегрева, перенапряжения и короткого замыкания.

Недостатки

• Сложность в настройке: для оптимальной работы может потребоваться тщательная настройка схемы и параметров работы контроллера.
• Более высокая стоимость по сравнению с менее функциональными решениями.

Типовое использование

• Автомобильные системы питания: стабилизация и преобразование напряжения в бортовой сети автомобиля.
• Промышленные источники питания: использование в промышленной автоматике и системах управления.
• Преобразователи для возобновляемых источников энергии: солнечные и ветрогенераторы.

Рекомендации по применению

• Используйте качественные компоненты для обеспечения надежной работы контроллера в агрессивных средах.
• Обеспечьте хорошую теплоотводящую систему для предотвращения перегрева.
• Внимательно настройте параметры рабочего режима и частоту переключения в зависимости от конкретного применения.

Основные технические характеристики

• Тип преобразователя: Buck-Boost (понижающе-повышающий)
• Диапазон входного напряжения: 2.8 В - 80 В
• Выходная конфигурация: Положительная
• Рабочая частота: 100 кГц - 400 кГц
• Максимальный коэффициент заполнения (Duty Cycle): 80%
• Синхронный выпрямитель: Да
• Синхронизация с внешними тактовыми сигналами (Clock Sync): Да
• Функции управления: Включение/Отключение (Enable)
• Температурный диапазон работы: -40°C ~ 150°C (TJ)

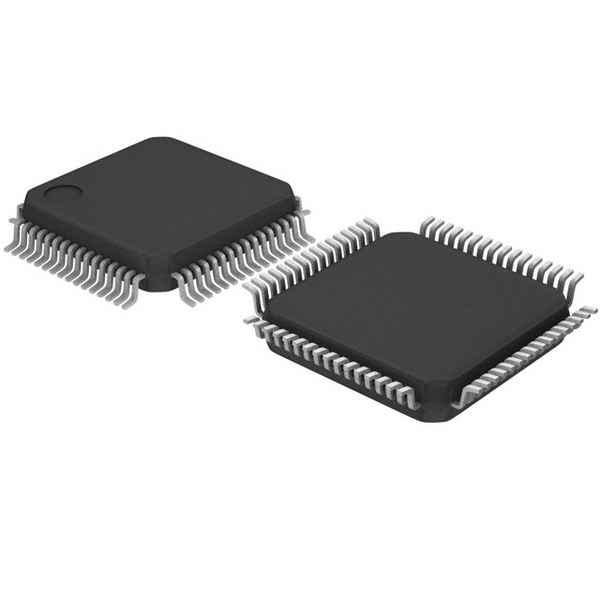

• Тип корпуса: 64-LQFP-EP (10x10) для поверхностного монтажа

Возможные аналоги

• LT8705: Преобразователь аналогичного назначения, с некоторыми отличиями в характеристиках.
• LT8490: Еще один контроллер от Analog Devices, поддерживающий широкий диапазон входных напряжений.
• Maxim MAX77812: Преобразователь DC-DC, отличающийся компактными размерами и сложной системой управления.

Заключение

LT8708HLWE-1#PBF — это мощный и эффективный синхронный понижающе-повышающий контроллер, который найдет применение в самых разнообразных областях, требующих надежного и гибкого управления энергетическими потоками.
