LT8708EUHG#TRPBF

LT8708EUHG#TRPBF от Analog Devices

Общее описание

LT8708EUHG#TRPBF представлен как синхронный контроллер DC/DC преобразователя разработки компании Analog Devices. Он предназначен для управления понижением (buck) и повышением (boost) напряжения с входным диапазоном от 2.8 до 80 В. Контроллер поддерживает работу в широком диапазоне частот от 100 кГц до 400 кГц и рекомендован для приложений с высоким уровнем эффективности и регулируемыми входными и выходными напряжениями.

Преимущества

• Широкий диапазон входного напряжения: от 2.8В до 80В, что обеспечивает гибкость применения в различных системах.
• Синхронный выпрямитель: повышает эффективность преобразования и уменьшает тепловые потери.
• Частота синхронизации: встроенная возможность синхронизации с внешним тактовым сигналом.
• Широкий диапазон температур: стабильная работа при температуре от -40°C до +125°C.

Недостатки

• Сложность применения: требуются глубокие знания в области электроники для правильной настройки и использования.
• Требования к компонентам: необходимы качественные и точно подобранные компоненты для обеспечения заявленных характеристик.

Типовое использование

1. Автомобильная электроника: стабилизация и управление питания различных модулей.
2. Промышленные системы: питание датчиков и систем управления.
3. Энергосберегающие системы: повышение эффективности преобразования энергии в различных приложения.
4. Сетевые и телекоммуникационные устройства.

Рекомендации по применению

• Тщательно планировать разводку печатной платы для минимизации ЭМС.
• Использование качественных фильтрующих и дроссельных компонентов для обеспечения стабильной работы.
• Настривание частоты переключения в зависимости от требуемых условий работы и возможности синхронизации с другими компонентами системы.

Основные технические характеристики

• Выходная конфигурация: Положительная
• Топология: Buck-Boost (понижающе-повышающий)
• Число выходов: 1
• Фазы выхода: 2
• Диапазон входного напряжения (Vcc/Vdd): 2.8В ~ 80В
• Частота переключения: 100кГц ~ 400кГц
• Максимальная скважность (Duty Cycle): 80%
• Синхронный выпрямитель: Да
• Температурный диапазон: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж (Surface Mount)

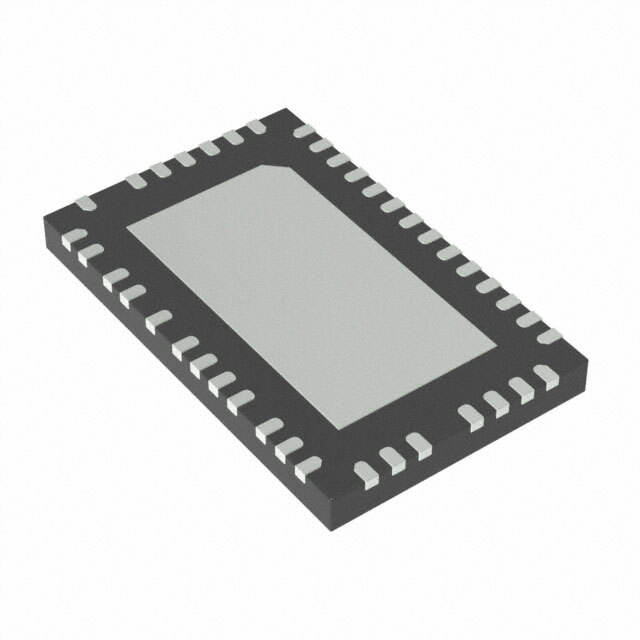

• Корпус / Кейc: 40-WFQFN Экспонированный Пад (Exposed Pad)
• Пакет прибора поставщика: 40-QFN (5x8)

Возможные аналоги

• LT8708EFE#TRPBF: Аналогичный контроллер с немного измененными характеристиками.
• MAX25014 от Maxim Integrated: альтернативный контроллер buck-boost с похожим диапазоном напряжений.
• TPS43060 от Texas Instruments: buck-boost контроллер с расширенным диапазоном входного напряжения.
