LT8708ELWE#PBF

LT8708ELWE#PBF от Analog Devices

Общее описание: LT8708ELWE#PBF - это высокоэффективный контроллер DC-DC преобразователя от Analog Devices, предназначенный для реализации преобразования понижающего и повышающего типов (Buck-Boost). ИС может работать с входным напряжением до 80 В и обеспечивает стабильный выход как в режиме повышения, так и в режиме понижения. Идеально подходит для приложений, где требуется преобразование напряжения от аккумуляторов, суперконденсаторов или других источников питания с широким диапазоном.

Преимущества:

• Широкий диапазон входного напряжения: от 2,8 В до 80 В, что дает большую гибкость при проектировании.
• Высокая эффективность: благодаря синхронному выпрямлению и возможности работать в 4-квадрантах.
• Отличная стабильность: наличие функции синхронизации тактовой частоты и возможностей управления по duty cycle до 80%.
• Разнообразие режимов работы: поддержка как повышения, так и понижения напряжения, что обеспечивает универсальность применения.

Недостатки:

• Сложность в реализации: Из-за многообразия функций и гибкости настройки, требуется опытный инженер для достижения наилучших результатов.
• Требуется качественная разводка платы: Для достижения заявленных характеристик необходимо придерживаться рекомендаций производителя по проектированию печатных плат.

Типовое использование:

• Преобразователи напряжения для электронных систем транспортных средств.
• Системы резервного питания и UPS.
• Преобразователи для солнечных батарей и ветрогенераторов.
• Промышленные источники питания и системы управления.

Рекомендации по применению: При проектировании схемы на основе LT8708ELWE#PBF стоит учесть следующее:

• Соблюдайте рекомендации по разводке для минимизации электромагнитных помех (EMI) и максимизации эффективности.
• Используйте качественные компоненты фильтров и корректировочные элементы для достижения стабильной работы.
• Необходимо обеспечить эффективное охлаждение ИС, так как мощные режимы работы могут выделять значительное количество тепла.

Основные технические характеристики:

• Диапазон входного напряжения: 2,8 В ~ 80 В
• Частота переключения: 100 кГц ~ 400 кГц
• Максимальный duty cycle: 80%
• Тип выхода: драйвер транзистора
• Выходное напряжение: положительное
• Количество выходов: 1
• Рабочая температура: от -40°C до 125°C (Tj)

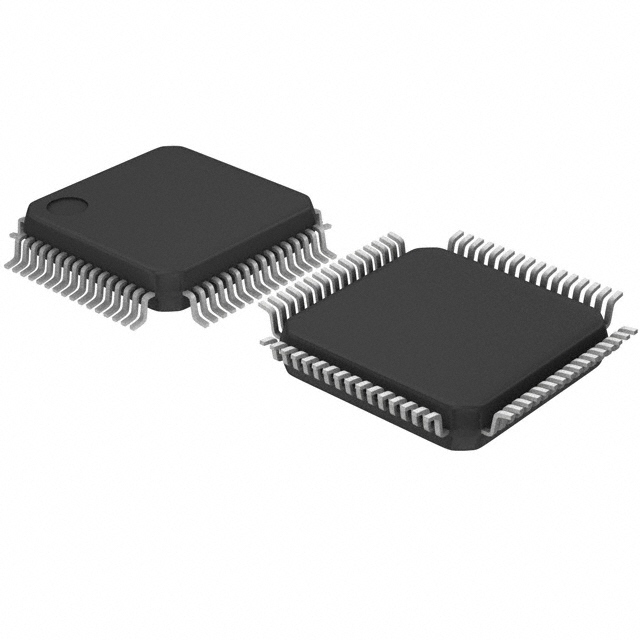

• Корпус: 64-LQFP (10x10 мм) с термопадом

Возможные аналоги:

• LT8705 от Analog Devices: схожий по функционалу, но отличается некоторыми характеристиками.
• LT8471 от Analog Devices: двухканальный контроллер, поддерживающий Buck и Boost режимы.

Заключение

Контроллер LT8708ELWE#PBF от Analog Devices предлагает надежное и гибкое решение для различных приложений преобразования напряжения. Благодаря широкому диапазону входного напряжения и высокой эффективности, он станет отличным выбором для промышленных, автомобильных и других систем, требующих стабильного питания.
