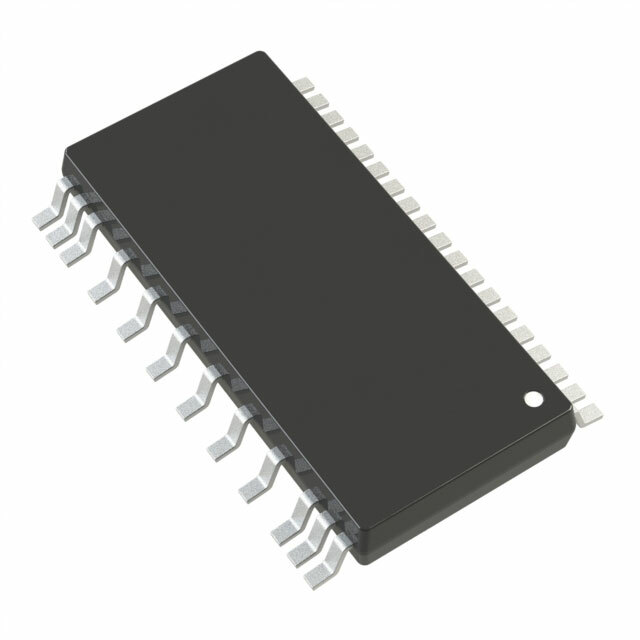

LT8705AIFE#PBF

LT8705AIFE#PBF от Analog Devices

Описание: LT8705AIFE#PBF – это высокоэффективный контроллер преобразователя DC/DC, разработанный для сложных приложений, требующих надежного управления мощностью. Этот контроллер поддерживает режимы понижающего, повышающего и инвертирующего преобразования, что делает его универсальным решением для различных заданий.

Преимущества:

• Широкий диапазон входного напряжения: от 2,8 В до 80 В.
• Высокая эффективность работы: благодаря синхронному выпрямлению.
• Гибкость в использовании: поддержка различных топологий преобразования – понижающего, повышающего и инвертирующего.
• Наличие встроенных функций управления: таких как мягкий старт, контроль частоты и включение/выключение.

Недостатки:

• Сложность дизайна: Требуется тщательная разработка схемы и печатной платы для достижения оптимальной производительности.
• Габариты: Корпус 38-TSSOP может потребовать больше места на печатной плате.

Типовое использование:

• Промышленные системы питания: регулировка напряжения для различного оборудования.
• Автомобильная электроника: управление питанием для различных блоков и систем.
• Телекоммуникационное оборудование: преобразование напряжения для питания серверов и станций.
• Энергетические системы: аккумуляторы, солнечные панели и другие возобновляемые источники энергии.

Рекомендации по применению:

• Конструкция печатной платы: Обеспечьте правильное размещение и разводку компонентов для минимизации шумов и потерь.
• Тепловое управление: Учитывайте тепловыделение и применяйте радиаторы при необходимости.
• Цепи фильтрации: Используйте высококачественные конденсаторы и другие фильтрующие компоненты для улучшения стабильности выходного напряжения.

Основные технические характеристики:

• Входное напряжение: 2,8 В - 80 В
• Частота переключения: 100 кГц - 400 кГц
• Количество выходов: 2
• Температурный диапазон: от -40°C до +125°C
• Корпус: 38-TSSOP-EP

Возможные аналоги:

• LT8490: от Analog Devices – контроллер с поддержкой солнечных панелей.
• LT3758: контроллер DC/DC с широким диапазоном входного напряжения.
• LTC3780: контроллер, обеспечивающий высокую эффективность в различных режимах преобразования.

Использование LT8705AIFE#PBF позволяет создать надежные и эффективные системы энергопреобразования, подходящие для широкого спектра применений в различных отраслях.
