LT8652SEV#PBF

LT8652SEV#PBF от Analog Devices

Общее описание

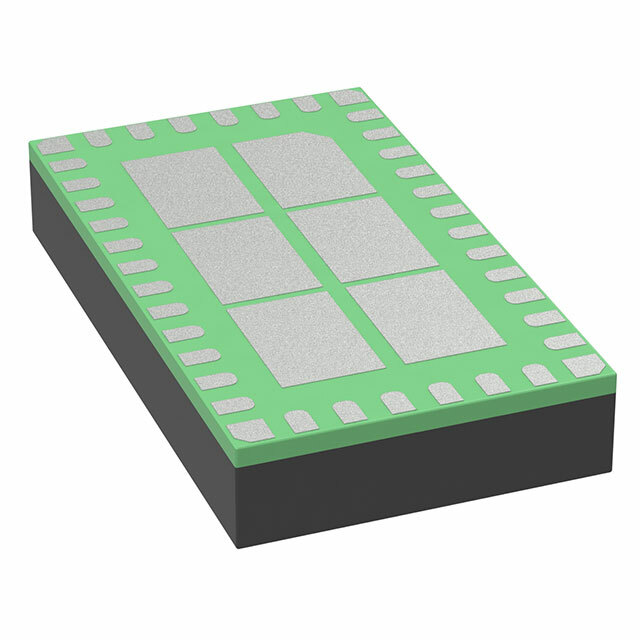

LT8652SEV#PBF – это высокоэффективный понижающий (Step-Down) регулятор напряжения (Buck converter) от компании Analog Devices. Он включает в себя два выхода с фиксированным напряжением 0,6В и током до 8.5А каждый, что делает его отличным выбором для приложений, требующих стабильного и надежного источника питания. Этот компонент выполнен в 36-выводном корпусе LQFN (4x7 мм).

Преимущества

• Высокая эффективность: КПД до 96%, что позволяет минимизировать тепловые потери.
• Компактный дизайн: Встроенные MOSFET транзисторы и малые размеры корпуса облегчают размещение на плате.
• Широкий диапазон входного напряжения: От 3В до 18В, что обеспечивает гибкость в различных приложениях.
• Высокая частота переключения: От 300 кГц до 3 МГц, что позволяет снизить размеры внешних пассивных компонентов.

Недостатки

• Ограничения по диапазону выходного напряжения: Фиксированное выходное напряжение 0,6В может быть недостаточно для некоторых приложений.
• Необходимость в продуманной теплотехнике: Хотя эффективность высокая, при максимальных нагрузках все равно нужно учитывать теплоотвод.

Типовое использование

LT8652SEV#PBF идеально подходит для приложений, где требуется высокоэффективный понижающий регулятор с двумя выходами, включая:

• Встраиваемые системы
• Промышленные и медицинские приборы
• Автомобильная электроника
• Системы связи и телекоммуникаций

Рекомендации по применению

1. Размещение на плате: Убедитесь, что компоненты, подверженные нагреву, имеют хорошую теплотехнику и достаточно площадь для теплового рассеивания.
2. Фильтрация: Используйте высококачественные фильтрующие конденсаторы для минимизации шумов и выбросов на выходе, что особенно важно для чувствительных приложений.
3. Настройка частоты: Подберите частоту переключения, соответствующую требованиям вашего приложения, для достижения оптимального КПД и минимизации ЭМП.

Основные технические характеристики

• Функция: Понижающий регулятор (Step-Down)
• Конфигурация выхода: Положительное фиксированное напряжение
• Число выходов: 2
• Входное напряжение (мин): 3В
• Входное напряжение (макс): 18В
• Выходное напряжение (фикс): 0,6В
• Ток выхода: 8.5А (каждый выход)
• Частота переключения: 300 кГц - 3 МГц
• Температурный диапазон: -40°C .. +125°C (TJ)
• Корпус: 36-LQFN (4x7 мм)

Возможные аналоги

• LT8641 - Понижающий регулятор с одним выходом и высоким КПД.
• LM76003 - Понижающий регулятор от Texas Instruments с широким диапазоном входного напряжения.
• MPQ8633A - Компактный понижающий (step-down) регулятор от MPS с поддержкой высоких токов на выходе.

Этот компонент будет отличным выбором для разработчиков, которым нужно обеспечить надежное и стабильное питание для устройств с высоким требованием к току и низким напряжением.
