LT8646SIV#WPBF от Analog Devices

Общее Описание

LT8646SIV#WPBF – это высокоэффективный понижающий (buck) переключающий регулятор напряжения от компании Analog Devices. Этот чип обеспечивает регулировку выходного напряжения в пределах от 0.97В до 12В при входном напряжении от 3.4В до 65В и выходном токе до 8А.

Основное преимущество модели LT8646S состоит в технологии Silent Switcher®2, которая минимизирует уровни электромагнитных помех (ЭМП) и обеспечивает высокую эффективность при минимальных потерях энергии.

Преимущества

• Высокая эффективность: позволяет минимизировать тепловыделение и продлить срок службы компонентов.
• Широкий диапазон входного напряжения: поддержка входного напряжения до 65В.
• Технология Silent Switcher®2: снижение уровня ЭМП для применения в шумочувствительных средах.
• Автомобильный класс: соответствует стандарту AEC-Q100, что делает его подходящим для использования в автомобильной индустрии.

Недостатки

• Стоимость: как правило, более высока по сравнению с аналогами без технологии Silent Switcher®2.
• Требует аккуратного монтажа: высокая плотность компонентов может потребовать особого внимания при пайке и установке.

Типовое Использование

• Автомобильные системы: Использование в автомобильных системах, требующих строгого соблюдения стандартов ЭМП.
• Промышленные устройства: Применение в промышленных контроллерах и системах автоматизации.
• Коммуникационные устройства: Понижающие регуляторы для телекоммуникационных и сетевых устройств.

Рекомендации по Применению

• Внимательно изучите рекомендации по размещению компонентов в даташите для минимизации ЭМП.
• Используйте качественные конденсаторы и индукторы, чтобы дополнительно снизить шум и улучшить работу устройства.
• Необходимо обеспечить хорошую теплопроводность, установив компонент на теплопасту или используя термопрокладку.

Основные Технические Характеристики

• Конфигурация выхода: Позитивная
• Топология: Buck (понижающий)
• Тип выхода: Регулируемый
• Количество выходов: 1
• Входное напряжение (мин): 3.4В
• Входное напряжение (макс): 65В
• Выходное напряжение (мин/фиксированное): 0.97В
• Выходное напряжение (макс): 12В
• Выходной ток: 8А
• Частота переключения: 200кГц ~ 2.2МГц
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C ~ 125°C (TJ)

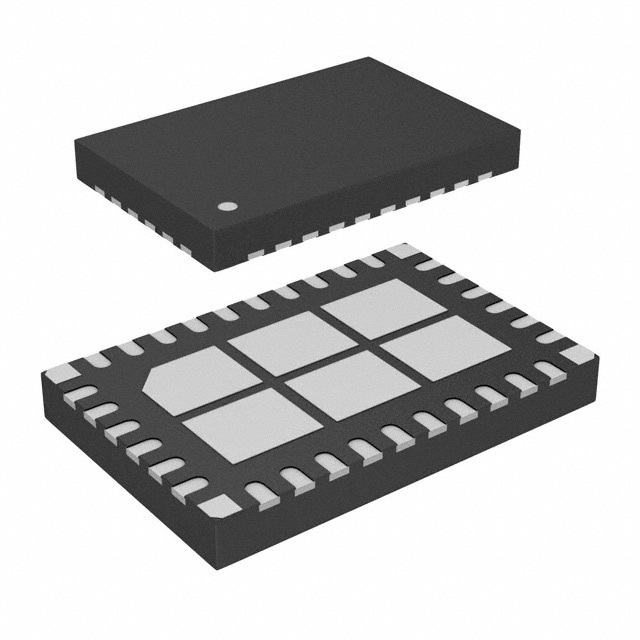

• Упаковка/корпус: 32-TFQFN с открытой подложкой
• Класс: Автомобильный
• Соответствие стандартам: AEC-Q100

Возможные Аналоги

• LT8620: имеет схожие характеристики, но не оснащен технологией Silent Switcher®2.
• LM43602 от Texas Instruments: понижающий регулятор с аналогичными диапазонами входного и выходного напряжений.
• MPQ4470 от MPS: автомобильный понижающий регулятор с максимальным током до 5А.

Использование LT8646SIV#WPBF позволит вам создать высокоэффективные и надежные электронные системы, соответствующие самым строгим требованиям.
