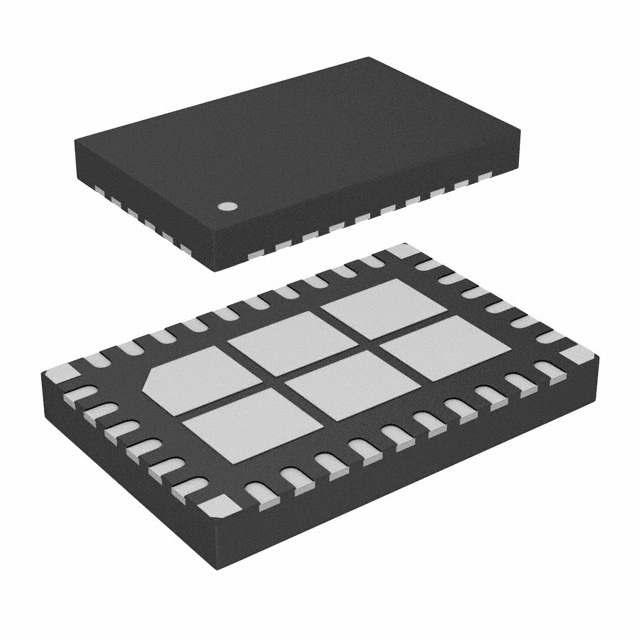

LT8646SIV#PBF

LT8646SIV#PBF от Analog Devices

Общее описание

LT8646SIV#PBF - это высокоэффективный понижающий (Buck) регулятор от компании Analog Devices, разработанный для обеспечения стабилизированного напряжения с высокой эффективностью до 94%. Поддерживает широкий диапазон входных напряжений от 3.4В до 65В, что делает его универсальным решением для различных приложений в автомобилестроении, промышленной автоматике и системах связи. Устройство использует технологию Silent Switcher®2, что минимизирует электромагнитные помехи и обеспечивает устойчивую работу в условиях жестких электромагнитных требований.

Преимущества

• Высокая эффективность: до 94% что позволяет минимизировать теплопотери и улучшить производительность системы.
• Широкий диапазон входного напряжения: от 3.4В до 65В.
• Технология Silent Switcher®2: снижает электромагнитные помехи (EMI).
• Высокая выходная мощность: до 8А, что подходит для энергоемких приложений.
• Компактный корпус: 32-LQFN (6x4 мм) для поверхностного монтажа, что экономит место на плате.

Недостатки

• Высокая токовая нагрузка может требовать дополнительных компонентов для управления температурой.
• Для обеспечения полной производительности требуются тщательно разработанные схемы фильтрации и компенсации.

Типовое использование

• Автомобильные системы питания
• Промышленная автоматика
• Коммуникационные системы
• Переносные устройства
• Медицинские приборы
• Энергоемкие микроконтроллерные системы

Рекомендации по применению

• Обеспечьте достаточно пространства для отвода тепла при использовании в режимах высокой токовой нагрузки.
• Используйте качественные конденсаторы и катушки индуктивности для минимизации шумов и улучшения стабильности работы.
• Применяйте схемы фильтрации для уменьшения влияния электромагнитных помех на соседние компоненты.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Топология: Понижающий (Buck)
• Тип выхода: Регулируемый
• Количество выходов: 1
• Входное напряжение (мин.): 3.4В
• Входное напряжение (макс.): 65В
• Выходное напряжение (мин./фикс.): 0.97В
• Выходное напряжение (макс.): 12В
• Выходной ток: до 8А
• Частота переключения: 200 кГц ~ 2.2 МГц
• Синхронный выпрямитель: Да
• Диапазон рабочих температур: от -40°C до +125°C (TJ)
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус / габариты: 32-LQFN (6x4 мм)

Возможные аналоги

• LTC3636: двуканальный понижающий регулятор от Analog Devices
• MAX20743: 60В/10А понижающий источник питания от Maxim Integrated
• TPS54302: от Texas Instruments, до 3А, с аналогичным диапазоном входных напряжений

Этот высокоэффективный регулятор идеально подходит для систем, требующих надежного и стабильного питания с минимизированными электромагнитными помехами.
