LT8646SEV#WPBF

LT8646SEV#WPBF

Производитель: Analog Devices

Общее описание: LT8646SEV#WPBF — это высокоэффективный понижающий (step-down) регулятор напряжения, разработанный с использованием технологии Silent Switcher®2 для минимизации электромагнитных помех (EMI). Этот компонент обеспечивает регулируемое выходное напряжение при высоких токах нагрузки до 8А, что делает его идеальным для применений, требующих высокой эффективности и низких шумовых характеристик.

Преимущества:

• Высокая эффективность: Отличается высокой эффективностью преобразования, обеспечивающей снижение тепловых потерь.
• Низкий уровень EMI: Технология Silent Switcher®2 минимизирует электромагнитные помехи, что особенно важно для чувствительных приложений.
• Широкий диапазон входного напряжения: Поддерживает широкий диапазон входного напряжения от 3.4V до 65V, что делает его универсальным для различных источников питания.

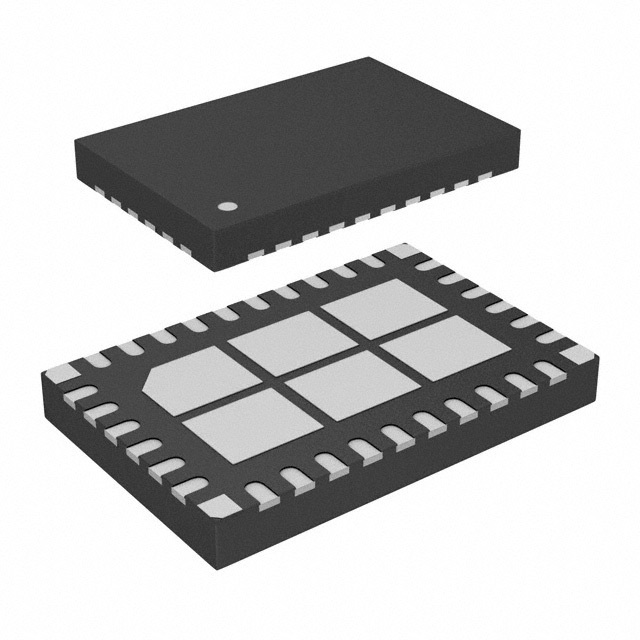

• Компактный корпус: Поставляется в компактном корпусе 32-LQFN (6x4 мм), что экономит пространство на плате.

Недостатки:

• Требует аккуратного проектирования PCB: Для достижения лучших характеристик по EMI требуется тщательно спроектированная печатная плата.
• Ограниченный температурный диапазон: Несмотря на широкий рабочий диапазон температур, специфическим приложениям может потребоваться дополнительное охлаждение.

Типовое использование:

• Автомобильные системы
• Индустриальные и распределенные силовые системы
• Портативные устройства
• Периферийные устройства с ограничениями по месту и уровню шума

Рекомендации по применению:

• Использовать высококачественные конденсаторы и катушки индуктивности для оптимальной работы.
• Следить за компоновкой PCB для минимизации EMI и обеспечения надежной работы регулятора.
• Применять адекватные методы теплоотвода для предотвращения перегрева при высоких токах нагрузки.

Основные технические характеристики:

• Входное напряжение: от 3.4V до 65V
• Выходное напряжение: от 0.97V до 12V
• Максимальный выходной ток: 8A
• Частота переключения: от 200kHz до 2.2MHz
• Синхронный выпрямитель: Да
• Рабочая температура: от -40°C до 125°C (TJ)
• Корпус: 32-LQFN (6x4 мм)

Возможные аналоги:

• LT8640AEV#PBF
• LT8609SIV#PBF
• LTM8068EV#PBF

Этот регулятор подходит для широкого спектра приложений благодаря своему высокому выходному току, настройке выходного напряжения и минимальным уровням шума.
