LT8646SEV#PBF

LT8646SEV#PBF от Analog Devices

Общее описание

LT8646SEV#PBF представляет собой высокоэффективный понижающий (Buck) регулятор напряжения от компании Analog Devices. Этот интегральный стабилизатор напряжения может работать с входным напряжением в диапазоне от 3.4 В до 65 В и обеспечивает выходное напряжение, регулируемое в пределах от 0.97 В до 12 В при выходном токе до 8 А. Особенностью LT8646SEV#PBF является технология Silent Switcher®2, обеспечивающая минимальные значительные электромагнитные помехи и высокую эффективность работы.

Преимущества

• Высокая эффективность: Достигает более 94% КПД при нагрузках до 8 А.
• Широкий диапазон входных напряжений: Поддерживает работу от 3.4 В до 65 В.
• Технология Silent Switcher®2: Снижает уровень электромагнитных помех, что важно для чувствительных к помехам приложений.
• Высокая частота коммутации: До 2.2 МГц, что позволяет уменьшить размеры внешних компонентов.
• Синхронный выпрямитель: Повышает эффективность при низких выходных напряжениях.

Недостатки

• Требует внешних компонентов: К примеру, электролитических конденсаторов и индуктивностей для работы.
• Чувствительность к проектированию PCB: Технология Silent Switcher®2 требует правильного макетирования печатной платы для достижения наилучших параметров.

Типовое использование

• Автомобильная электроника
• Промышленное оборудование
• Беспроводные коммуникации
• Медицинские устройства
• Любые приложения, требующие высокого КПД и низких электромагнитных помех

Рекомендации по применению

• Правильное размещение на печатной плате: Следует уделить особое внимание макетированию PCB, уделяя внимание заземляющим слоям и минимизации длины соединений для минимизации помех.
• Выбор внешних компонентов: Используйте низко-ESR конденсаторы и подходящие индукторы для поддержания стабильности и эффективности.

Основные технические характеристики

• Входное напряжение: 3.4 В - 65 В
• Выходное напряжение: 0.97 В - 12 В (регулируемое)
• Выходной ток: До 8 А
• Частота коммутации: 200 кГц - 2.2 МГц
• КПД: До 95%
• Рабочая температура: -40°C ~ 125°C (TJ)

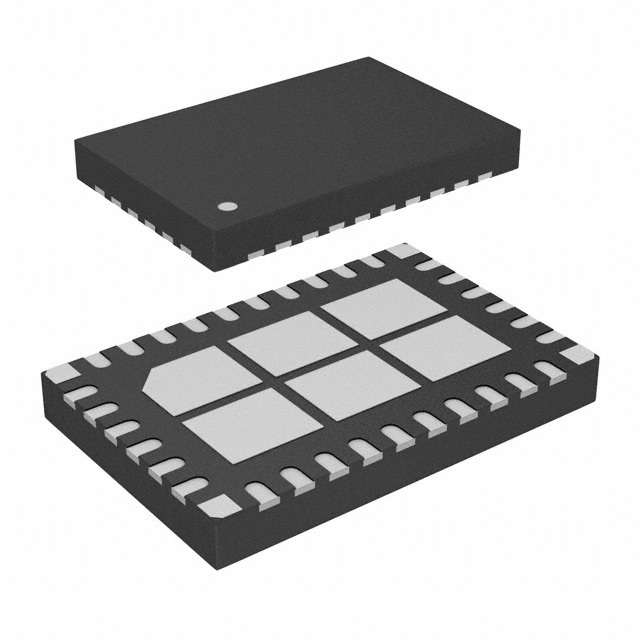

• Корпус: 32-LQFN (6x4) с тепловым отводом

Возможные аналоги

• LT8645S - Отличается немного меньшими уровнями входного напряжения.
• LM61460Y-Q1 от Texas Instruments - Имеет схожие параметры и может быть использован как альтернативное решение.

Используйте LT8646SEV#PBF в своих проектах, где требуется высокая эффективность, низкие уровни электромагнитных помех и широкий диапазон входных напряжений.
