LT8645SEV#PBF

LT8645SEV#PBF от Analog Devices

Общее описание

LT8645SEV#PBF – это мощный понижающий (Buck) DC-DC преобразователь от компании Analog Devices. Он обеспечивает высокую эффективность преобразования и малый уровень электромагнитных помех (EMI) благодаря использованию технологии Silent Switcher®2. Устройство обладает широким диапазоном входного напряжения и способно обеспечить стабилизированное выходное напряжение при нагрузке до 8А.

Преимущества

1. Высокая эффективность: Преобразователь демонстрирует очень высокую эффективность до 94%, что минимизирует тепловые потери.
2. Низкий уровень EMI: Благодаря технологии Silent Switcher®2 достигается значительно уменьшение уровней EMI, что позволяет использовать данное устройство в чувствительных к помехам приложениях.
3. Широкий диапазон входных напряжений: Устройство работает при входном напряжении от 3,4V до 65V, что подходит для многих приложений.
4. Малые габариты: Компактный корпус 32-LQFN (6x4 мм) облегчает интеграцию в системы с ограниченным пространством.

Недостатки

• Требования к отведению тепла: Высокая выходная мощность может требовать дополнительного отвода тепла в некоторых приложениях.
• Сложность в настройке: Для достижения оптимальной производительности могут потребоваться точные расчеты и настройка внешних компонентов.

Типовое использование

• Автомобильная электроника
• Индустриальные системы
• Сетевые и телекоммуникационные устройства
• Системы с батарейным питанием
• Аудио и видеоустройства

Рекомендации по применению

• Проектирование печатной платы (PCB): Следует уделить внимание правильному трассированию для минимизации EMI и оптимального теплоотвода.
• Выбор внешних компонентов: Осмотрите правильный выбор и размещение внешних компонентов, таких как индуктивности и конденсаторы, для обеспечения стабильной работы устройства.
• Температурный диапазон: Учитывайте рабочий температурный диапазон -40°C ~ 125°C, чтобы обеспечить надежную работу устройства в условиях эксплуатации.

Основные технические характеристики

• Конфигурация: Понижающий преобразователь (Buck)
• Входное напряжение: 3.4V – 65V
• Выходное напряжение: 0.97V – 12V
• Выходной ток: до 8A
• Частота переключения: 200kHz – 2.2MHz
• Синхронный выпрямитель: Да

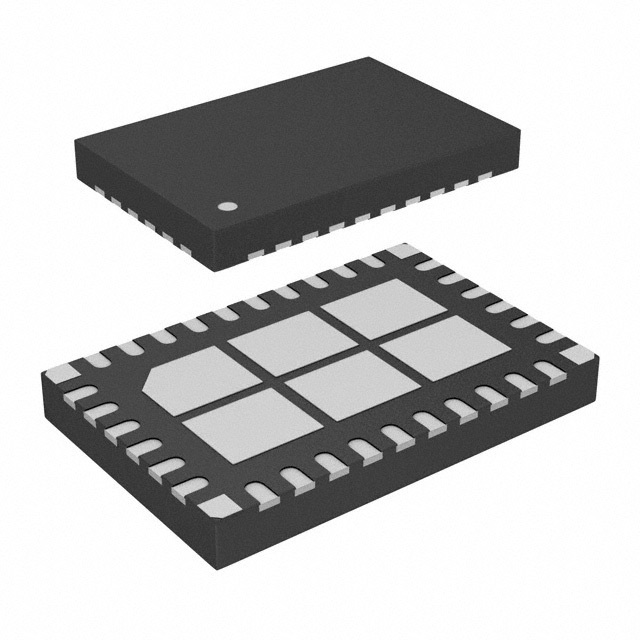

• Корпус: 32-LQFN (6x4 мм)

Возможные аналоги

• LT8640S от Analog Devices: Подобный низкошумящий понижающий преобразователь с немного меньшим выходным током.
• LM43603 от Texas Instruments: Также представляет собой высокоэффективный понижающий преобразователь, но с выходным током до 3А.

Заключение

LT8645SEV#PBF – это идеальное решение для разработчиков, которым требуется высокоэффективный, малошумящий понижающий преобразователь с высоким выходным током. С его широким диапазоном входного напряжения и компактным корпусом, он подходит для множества различных применений, включая автомобильные системы, индустриальные приложения и устройства с батарейным питанием.
