LT8645SEV-2#PBF

LT8645SEV-2#PBF от Analog Devices

Общее описание

LT8645SEV-2#PBF — это высокоэффективный понижающий (step-down) DC-DC переключающий регулятор от компании Analog Devices. Он использует передовую технологию Silent Switcher®2 для минимизации электромагнитных помех (EMI) и достижения очень высокого КПД в широком диапазоне нагрузок. Этот компонент может управлять выходными токами до 8А при широком диапазоне входных напряжений от 3.4В до 65В.

Преимущества

• Высокая эффективность: КПД до 95% при высокой мощности.
• Низкий уровень EMI: Благодаря технологии Silent Switcher®2.
• Широкий диапазон входных напряжений: От 3.4В до 65В.
• Широкий диапазон выходных напряжений: Гибкость настройки выходного напряжения от 0.97В до 12В.

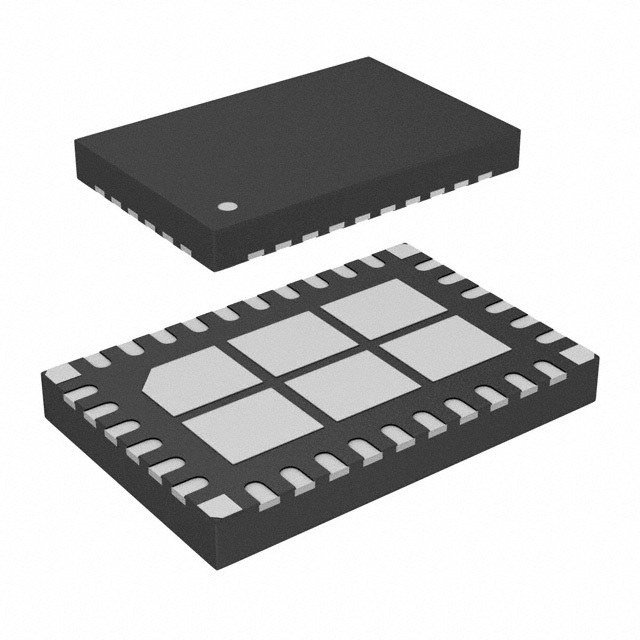

• Компактные размеры: Поставляется в корпусе типа 32-LQFN, подходящем для плотных монтажей.

Недостатки

• Повышенные требования к тепловому менеджменту при высоких токах (более 8А).
• Требовательность к правильной конфигурации цепей для минимизации EMI.

Типовое использование

• Промышленные применения с широким диапазоном входных напряжений.
• Системы автоматизации и управления.
• Автомобильная электроника.
• Бытовая электроника и мощные портативные устройства.

Рекомендации по применению

• Обеспечьте эффективное охлаждение в устройстве, особенно при больших токах нагрузки.
• Следует учитывать рекомендации по разводке на печатной плате для минимизации электромагнитных помех.
• Настоятельно рекомендуется использовать качественные и низкопрофильные индуктивности для поддержания высоких характеристик КПД.

Основные технические характеристики

• Входное напряжение: от 3.4В до 65В
• Выходное напряжение: от 0.97В до 12В
• Выходной ток: до 8А
• Частота переключения: от 200 кГц до 2.2 МГц
• Корпус: 32-LQFN (6x4 мм)
• Рабочая температура: от -40°C до 125°C (спайка)

Возможные аналоги

• LT8640: Схожий понижающий регулятор с меньшим током (до 5А).
• LM5145: DC-DC Buck контроллер от Texas Instruments с подобными характеристиками.
• MP8775: Понижающий регулятор от Monolithic Power Systems с выходным током до 7А.

Используя на практике LT8645SEV-2#PBF, вы получите надежный и высокоэффективный регулятор для самых разнообразных приложений в условиях широкого диапазона входных напряжений.
