LT8643SIV#PBF

LT8643SIV#PBF от Analog Devices

Общее описание

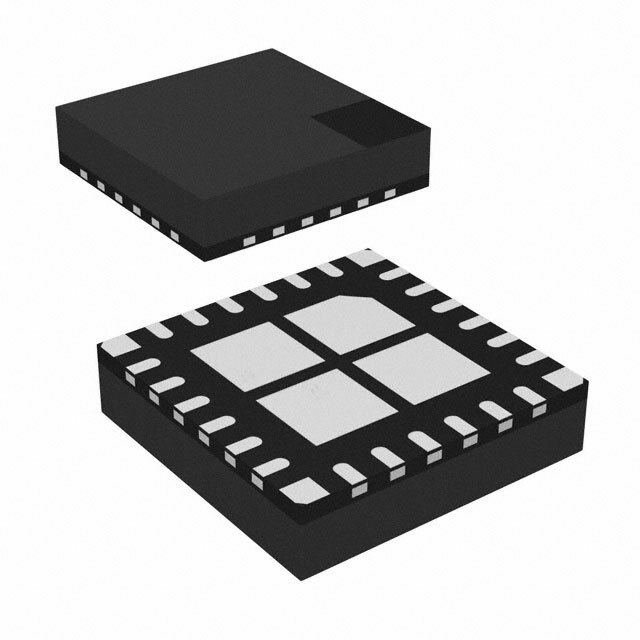

LT8643SIV#PBF — это высокоэффективный понижающий (Buck) регулятор напряжения от компании Analog Devices. Он обладает низким уровнем электромагнитных помех (EMI) благодаря технологии Silent Switcher®2, что делает его идеальным выбором для приложений, требующих высокой производительности при минимальном уровне помех. Устройство поставляется в компактном корпусе 24-LQFN с отсеком для улучшенного теплоотвода.

Преимущества

• Высокая эффективность: Благодаря современным технологиям достигается КПД до 95%.
• Низкий уровень EMI: Технология Silent Switcher®2 обеспечивает минимальный уровень электромагнитных помех.
• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 3.4В до 42В, что подходит для разнообразных источников питания.
• Компактный размер: Корпус 24-LQFN (4x4 мм) позволяет использовать регулятор в компактных устройствах.

Недостатки

• Ограничение по току: Максимальный выходной ток 6А может быть недостаточен для высокомощных приложений.
• Сложность монтажа: Требуется внимание к тепловым условиям и отводимому теплу при пайке корпуса с отсеком.

Типовое использование

• Мобильные устройства и планшеты
• Сетевые устройства и системы связи
• Медицинская электроника
• Автомобильные системы
• Промышленные и измерительные приборы

Рекомендации по применению

• Обеспечьте надлежащее охлаждение и тепловой отвод для поддержания стабильной работы устройства.
• Используйте фильтры и элементы защиты на входе для минимизации помех и пиков напряжения.
• Внимательно следите за схемой разводки платы, чтобы минимизировать влияние EMI.

Основные технические характеристики

• Функция: Понижающий регулятор (Buck)
• Конфигурация выхода: Положительный (положительный вывод)
• Тип выхода: Регулируемый
• Количество выходов: 1
• Входное напряжение (мин): 3.4В
• Входное напряжение (макс): 42В
• Выходное напряжение (мин): 0.97В
• Выходное напряжение (макс): 42В
• Ток на выходе: 6А
• Частота переключения: От 200 кГц до 3 МГц
• Синхронный выпрямитель: Да
• Температура эксплуатации: от -40°C до +125°C (TJ)
• Монтаж: Поверхностный монтаж
• Корпус: 24-LQFN (4x4 мм)

Возможные аналоги

• LT8640S от Analog Devices: Обладает аналогичными характеристиками, но с выходным током до 5А.
• LMR33630 от Texas Instruments: Понижающий регулятор с током до 3А и широкой частотой переключения.
• TPS54340 от Texas Instruments: Понижающий регулятор с входом до 42В и выходным током 3.5A.

Используйте LT8643SIV#PBF для создания высокоэффективных и шумозащищенных систем питания в различных областях электронной техники.
