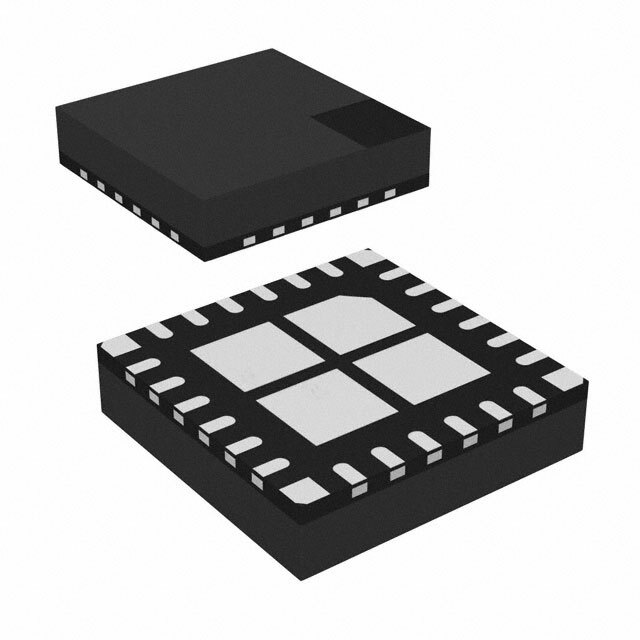

LT8640SHV-2#PBF

LT8640SHV-2#PBF от Analog Devices

Общее описание: LT8640SHV-2#PBF представляет собой понижающий (Buck) регулятор постоянного тока с синхронным выпрямлением, производимый компанией Analog Devices. Этот компонент отличается высокой эффективностью, широкой входной и выходной напряжениями и максимальной выходной мощностью до 6А. Этот регулятор использует технологию Silent Switcher®2 для снижения электромагнитных помех (EMI) и улучшения эффективности даже при высоких частотах переключения.

Преимущества:

• Широкий диапазон входного напряжения: от 3.4В до 42В, что позволяет использовать компонент в различных приложениях.
• Высокий выходной ток: до 6А, обеспечивающий достаточную мощность для разнообразных нагрузок.
• Технология Silent Switcher®2: минимизация электромагнитных помех, что особенно важно для чувствительных к EMI приложений.
• Высокая эффективность: возможность работы с частотами переключения до 3МГц при сохранении высокого КПД.
• Компактный корпус: 24-выводной LQFN пакет с улучшенным теплоотводом благодаря изолированному тепловым подложкам.

Недостатки:

• Технологическая сложность интеграции и необходимость тщательного проектирования печатной платы для эффективного теплораспределения и минимизации помех.
• Более высокая стоимость по сравнению с менее мощными аналогами.

Типовое использование:

• Автомобильная электроника
• Промышленные системы управления
• Питание процессоров и других микросхем с низким напряжением
• Телекоммуникационные системы
• Оборудование для чувствительных приложений с низким уровнем электромагнитных помех

Рекомендации по применению:

• Обеспечьте адекватное охлаждение через тепловые подложки и металлические плоскости на печатной плате.
• Следуйте рекомендациям производителя по минимизации EMI, включая правильное расположение компонентов на плате и использование фильтрующих конденсаторов.
• Используйте синхронные схемы выпрямления для повышения КПД устройства.

Основные технические характеристики:

• Функция: Понижающий регулятор (Buck)
• Конфигурация выхода: Положительный, регулируемый
• Число выходов: 1
• Входное напряжение (мин.): 3.4В
• Входное напряжение (макс.): 42В
• Выходное напряжение (мин.): 0.97В
• Выходное напряжение (макс.): 42В
• Выходной ток: до 6А
• Частота переключения: 200кГц – 3МГц
• Синхронный выпрямитель: Да
• Температура эксплуатации: -40°C to 150°C (TJ)
• Тип корпуса: Поверхностный монтаж (24-LQFN, 4x4)

Возможные аналоги:

• LT8640S от Analog Devices
• LT8610 от Analog Devices
• TPS54360 от Texas Instruments
• MP4560 от Monolithic Power Systems

Этот компонент является отличным выбором для эффективных и малошумящих приложений, требующих высокого уровня надежности и производительности.
