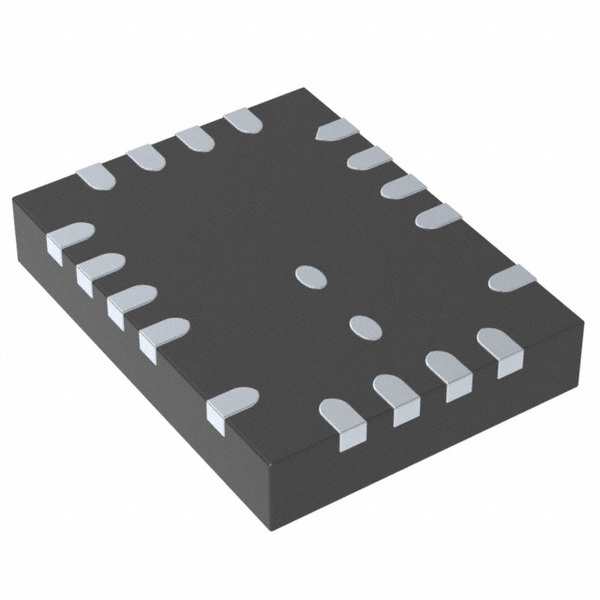

LT8640IUDCF-1#PBF

LT8640IUDCF-1#PBF от Analog Devices

Общее описание: LT8640IUDCF-1#PBF — это высокоэффективный понижающий регулятор напряжения (DC-DC Buck-регулятор) от компании Analog Devices, предназначенный для работы при входном напряжении от 3.4 до 42 В и обеспечивающий выходное напряжение от 0.97 В до 42 В с регулируемым уровнем. Максимальный ток нагрузки, который может обеспечивать этот регулятор, составляет 5 А.

Преимущества:

• Высокая эффективность работы.
• Широкий диапазон входного напряжения.
• Малый уровень электромагнитных помех (EMI) благодаря технологии Silent Switcher®.
• Встроенный синхронный выпрямитель для улучшения эффективности и снижения потерь.
• Компактный корпус с площадкой для отвода тепла.

Недостатки:

• Может потребоваться дополнительное теплоотведение при высоких токах нагрузки.
• Настройка выходного напряжения требует внимательного подбора компонентов схемы.

Типовое использование:

• Питание микроконтроллеров и цифровых схем.
• Автомобильные и промышленные приложения.
• Системы телекоммуникаций.
• Портативные устройства и медицинская электроника.

Рекомендации по применению:

• Для обеспечения стабильной работы и долговечности регулятора рекомендуется использовать качественные конденсаторы и индукторы.
• Компактное расположение схемы на печатной плате для уменьшения паразитных индуктивностей и емкостей.
• Обеспечение хорошего отвода тепла при помощи медных площадок и теплоотводов.

Основные технические характеристики:

• Функция: Понижающий (Buck) регулятор.
• Конфигурация выходов: Положительное напряжение.
• Тип выходного напряжения: Регулируемое.
• Количество выходов: 1.
• Минимальное входное напряжение: 3.4 В.
• Максимальное входное напряжение: 42 В.
• Минимальное выходное напряжение: 0.97 В.
• Максимальное выходное напряжение: 42 В.
• Максимальный выходной ток: 5 А.
• Частота переключения: От 210 кГц до 2 МГц.
• Синхронный выпрямитель: Да.
• Рабочая температура: От -40°C до 125°C (переходной температуры).
• Тип монтажа: Поверхностный монтаж (SMD), фланцевый вывод для защиты.
• Корпус: 20-WFQFN, 18 выводов, открытая площадка.
• Поставщик корпуса устройства: 20-QFN (3x4).

Возможные аналоги:

• [LT8609](https://www.analog.com/en/products/lt8609.html)
• [LMR14050](https://www.ti.com/product/LMR14050)
• [TPS54331](https://www.ti.com/product/TPS54331)

Этот компонент является отличным выбором для приложений, требующих высокоэффективного преобразования напряжения при минимальных уровнях электромагнитных помех, особенно в условиях ограниченного пространства.
