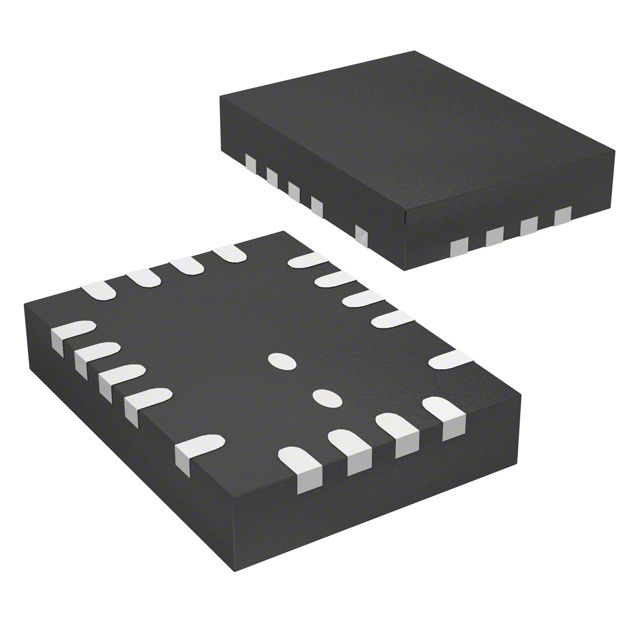

LT8640IUDC-1#TRPBF

LT8640IUDC-1#TRPBF от Analog Devices

Общее описание

LT8640IUDC-1#TRPBF — это импульсный понижающий (Buck) регулятор напряжения с выходным током до 5А от компании Analog Devices. Этот компонент разработан на базе технологии Silent Switcher®, что позволяет существенно снизить электромагнитные помехи (EMI) и обеспечить высокую эффективность преобразования при минимальных потерях.

Преимущества

• Высокая эффективность: До 96% при различных нагрузках благодаря интегрированным МОП-транзисторам с низким сопротивлением.
• Малый уровень шума: Технология Silent Switcher® уменьшает EMI, что позволяет использовать компонент в чувствительных к помехам цепях.
• Широкий диапазон входных напряжений: От 3.4V до 42V, что делает его универсальным для различных применений.
• Компактность: Монтируется в корпусе 20-QFN (3x4 мм).

Недостатки

• Требовательность к правильной разводке платы: Для достижения оптимальной производительности и минимизации EMI требуется аккуратная и тщательно продуманная разводка.

Типовое использование

• Источники питания для микропроцессоров
• Системы автоматического управления
• Телекоммуникационные устройства
• Промышленные и медицинские приборы
• Аудио- и видеосистемы

Рекомендации по применению

• Правильная разводка: Минимизируйте области контура высокочастотных токов и используйте многослойные платы с надлежащим размещением соединений для земли.
• Теплоотвод: Обеспечьте достаточное охлаждение при высоких токах, размещая теплопроводящие поверхности.
• Фильтрация: Добавьте входные и выходные конденсаторы для сглаживания пульсаций напряжения.

Основные технические характеристики

• Функции регулирования: Понижающий (Buck)
• Конфигурация выхода: Позитивный, регулируемый
• Количество выходов: 1
• Диапазон входного напряжения: 3.4V - 42V
• Диапазон выходного напряжения: 0.97V - 42V
• Максимальный выходной ток: 5A
• Частота переключения: 210kHz - 2MHz
• Рабочая температура: -40°C ~ 125°C
• Корпус/пакет: 20-WFQFN, 18 выводов, с открытой контактной площадкой
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• LT8609: Импульсный регулятор с выходным током до 2A от Analog Devices.
• LMR33630: 36V, 3.5A импульсный понижающий регулятор от Texas Instruments.

Используя LT8640IUDC-1#TRPBF, вы получаете высокоэффективное решение с низким уровнем шума, которое идеально подходит для современных промышленных и потребительских приложений.
