LT8640IUDC-1#PBF

LT8640IUDC-1#PBF от Analog Devices

Общее описание

LT8640IUDC-1#PBF — это высокоэффективный понижающий (step-down) преобразователь напряжения от компании Analog Devices. Он спроектирован для регуляции выходного напряжения в широком диапазоне входных напряжений, обеспечивая стабильную работу при низком уровне электромагнитных помех (EMI). Этот преобразователь работает с входным напряжением от 3.4В до 42В и способен выводить регулируемое напряжение от 0.97В до 42В с выходным током до 5А.

Преимущества

• Высокая эффективность: Обеспечивает более длинное время работы от батареи и снижает требование к охлаждению.
• Широкий диапазон входных напряжений: Подходит для различных источников питания, включая автомобильные применения.
• Низкий уровень электромагнитных помех (EMI): Соответствует строгим стандартам безопасности и позволяет улучшить надежность системы.
• Компактный корпус: 20-WFQFN пакет позволяет использование в ограниченном пространстве.

Недостатки

• Требовательность к питанию: Требует хороших фильтров питания для оптимальной работы.
• Сложность в дизайне: Требует тщательной прокладки печатной платы для минимизации EMI.

Типовое использование

• Промышленные и автомобильные системы
• Системы распределенного питания
• Питание для высокопроизводительных микроконтроллеров и FPGA
• Медицинское оборудование

Рекомендации по применению

• Рекомендуется использовать качественные конденсаторы и фильтры для минимизации электро-магнитных помех и обеспечения стабильной работы.
• Желательно предусмотреть механизмы защиты от перегрева и короткого замыкания.
• Тщательная разводка земли и питания на печатной плате поможет улучшить общую производительность устройства.

Основные технические характеристики

• Входное напряжение: 3.4 - 42 В
• Выходное напряжение (регулируемое): 0.97 - 42 В
• Выходной ток: до 5 А
• Частота переключения: от 210 кГц до 2 МГц
• Эффективность преобразования: до 95 %
• Рабочая температура: -40°C до +125°C (температура перехода)

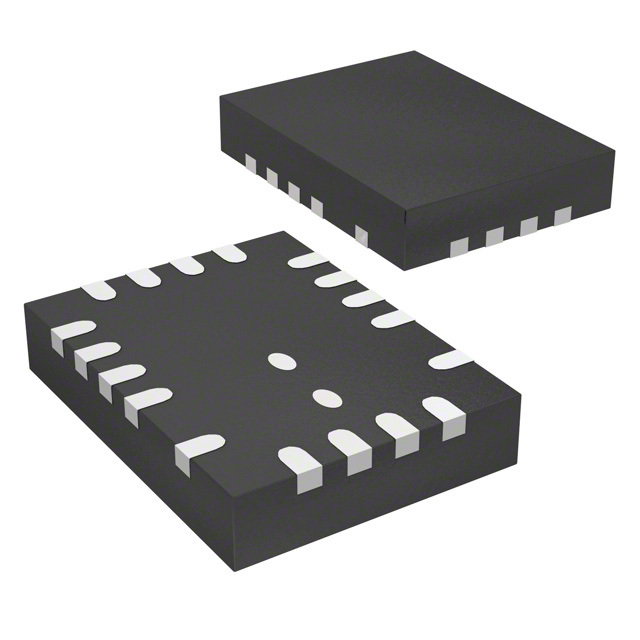

• Корпус: 20-WFQFN (3x4 мм)

Возможные аналоги

• LMR16030 от Texas Instruments - понижающий преобразователь с аналогичными характеристиками, но меньшим максимальным током.
• LM2670 от Texas Instruments - понижающий регулятор с широким диапазоном входного напряжения и выходного тока до 3А.
• MP1584 от Monolithic Power Systems - высокоэффективный понижающий преобразователь с выходным током до 3А.

Этот компонент является отличным выбором для проектов, требующих высокоэффективного понижения напряжения при высоких токах и строгих требованиях к электромагнитной совместимости.
