LT8640HUDC#PBF

LT8640HUDC#PBF от Analog Devices

Общее описание

LT8640HUDC#PBF — это высокоэффективный синхронный импульсный понижающий регулятор от Analog Devices. Этот компонент предназначен для преобразования входного напряжения до 42В в регулируемое выходное напряжение от 0.97В до Vin, обеспечивая выходной ток до 5А. Его отличает технология Silent Switcher, обеспечивающая низкий уровень электромагнитных помех (EMI).

Преимущества

• Высокая эффективность: До 96% при стандартных конфигурациях.
• Широкий диапазон входного напряжения: 3.4В до 42В.
• Технология Silent Switcher®1: Минимизация электромагнитных помех.

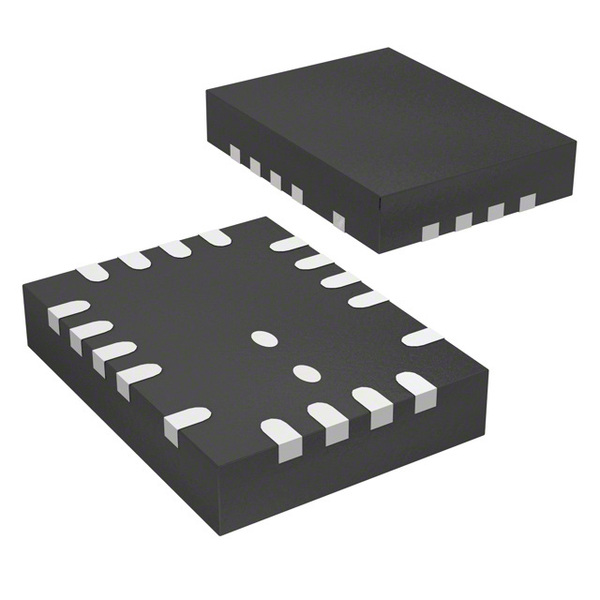

• Компактный корпус: 20-контактный QFN размером 3x4 мм.
• Широкий температурный диапазон: от -40°C до 150°C.

Недостатки

• Требует внешних компонентов: Для работы требуется внешний индуктивный элемент и конденсаторы.
• Относительно высокая стоимость.

Типовое использование

• Промышленные и автомобильные системы электропитания.
• Преобразователи напряжения общего назначения.
• Системы распределенного питания.
• Мобильные и портативные устройства.

Рекомендации по применению

• Для минимизации электромагнитных помех рекомендуется следовать рекомендациям по разводке печатной платы, приведенным в документации.
• Используйте подходящие индуктивные элементы и конденсаторы, соответствующие необходимым параметрам выходного напряжения и тока.
• Убедитесь, что система охлаждения регулирует температуру внутри рабочего диапазона, особенно при высоких токах.

Основные технические характеристики

• Входное напряжение: От 3.4В до 42В.
• Выходное напряжение: От 0.97В до V_in.
• Выходной ток: До 5А.
• Частота переключения: Регулируется от 210кГц до 2МГц.
• Корпус: 20-WFQFN, 18 выводов, с термопадом.
• Температурный диапазон: От -40°C до 150°C (T_j).

Возможные аналоги

• LT8641: Более мощная версия с выходным током до 10А.
• LTC3623: Низковольтный синхронный понижающий регулятор с аналогичными характеристиками.

Этот регулятор подходит для широкого спектра приложений благодаря своей высокой эффективности и низкому уровню электромагнитных помех, предоставляет разработчикам высокую гибкость и надежность в проектировании источников питания.
