LT8640HUDC-1#PBF

LT8640HUDC-1#PBF от Analog Devices

Общее описание

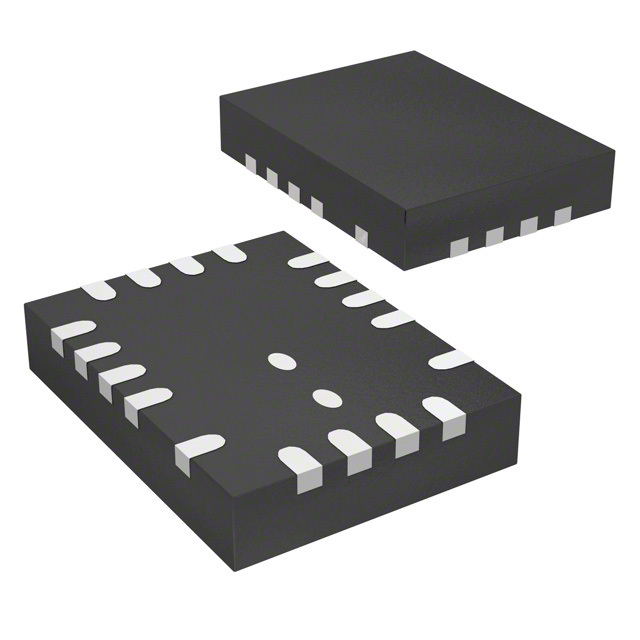

LT8640HUDC-1#PBF — это высокоэффективный понижающий ("buck") преобразователь постоянного тока, предназначенный для работы с широким диапазоном входных напряжений от 3.4В до 42В. Имея возможность регулировки выходного напряжения от 0.97В до 42В и максимальную выходную силу тока до 5А, этот компонент отлично подходит для различных промышленных и потребительских приложений. Устройство выполнено в корпусе 20-QFN (3x4мм) с низким тепловым сопротивлением.

Преимущества

• Высокая эффективность: Синхронный выпрямитель и частота переключения позволяют достигать высокого КПД.
• Широкий диапазон входных напряжений: Подходит для работы с различными источниками питания.
• Низкие электромагнитные помехи (EMI): Технология Silent Switcher® минимизирует излучение.
• Регулируемое выходное напряжение: Огромный диапазон выходного напряжения упрощает настройку.

Недостатки

• Требует радиатора или дополнительных методов охлаждения: При высоких нагрузках необходимо дополнительное охлаждение для поддержания оптимальной работы.
• Сложность настройки: Требуется тщательный выбор внешних компонентов для достижения оптимальной производительности.

Типовое использование

• Автомобильные электронные системы
• Питание микропроцессоров и других цифровых систем
• Промышленное оборудование и контроллеры
• Портативные и аккумуляторные устройства

Рекомендации по применению

• Выбор внешних компонентов: Для достижения максимальной эффективности используйте рекомендованные производителем компоненты, такие как катушки индуктивности и конденсаторы.
• Охлаждение: Обеспечьте достаточное охлаждение во избежание перегрева устройства при высокой нагрузке.
• Защита от скачков напряжения: Доработайте схему защиты от высоковольтных импульсных помех при использовании в неблагоприятных условиях.

Основные технические характеристики

• Функция: Понижающий (Buck) преобразователь
• Входное напряжение: от 3.4В до 42В
• Выходное напряжение: от 0.97В до 42В
• Выходной ток: до 5А
• Частота переключения: от 210кГц до 2МГц
• Тип выпрямителя: Синхронный
• Рабочая температура: от -40°C до 150°C (TJ)
• Корпус: 20-QFN (3x4мм) с 18 выводами и теплоотводящей подложкой

Возможные аналоги

• LT8640HUDD-1#PBF: Аналогичный регулируемый понижающий преобразователь
• LM61460DSXR от Texas Instruments: High-efficiency 6-A, step-down converter with integrated synchronous rectifiers
• MIC28515-1YMP-TR от Microchip Technology: 12A, high-efficiency synchronous buck regulatorm with wide input voltage range

LT8640HUDC-1#PBF от Analog Devices — это универсальный и высокоэффективный компонент, находящий применение в различных областях электроники, требующих надежного и стабильного питания.
