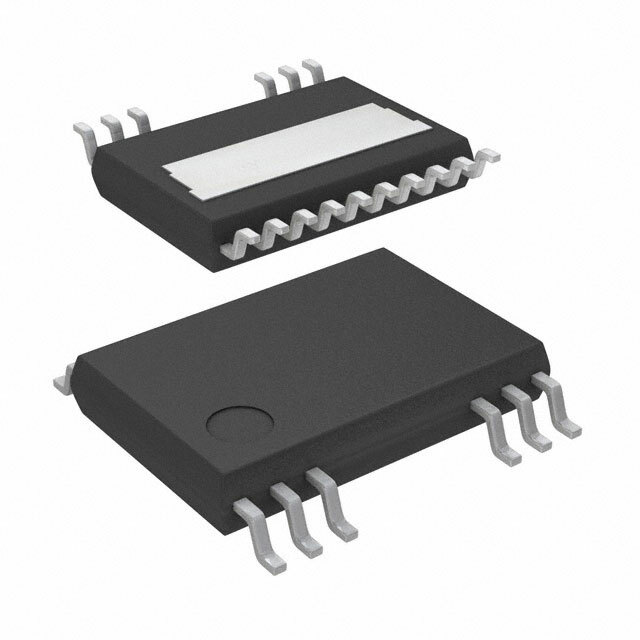

LT8315IFE#TRPBF

LT8315IFE#TRPBF - Источник Питания Ступенчатой Преобразовательной Схемы

Общее Описание

LT8315IFE#TRPBF - это высоковольтный контроллер преобразователя для флайбэк топологий производства Analog Devices, предназначенный для создания эффективных и надежных источников питания с фиксированным выходом. Данный компонент реализует флайбэк топологию преобразования напряжения с возможностью изоляции сигнала. Это решение поддерживает широкий диапазон входного напряжения и рассчитано на работу при высоких частотах переключения.

Преимущества

• Широкий диапазон входного напряжения: от 18В до 560В, что позволяет использовать компонент в различных приложениях.
• Высокая надежность: стабилизированная работа при температуре от -40°C до 125°C.
• Высокая эффективность: позволяет минимизировать потери энергии и улучшить общее КПД системы.
• Простота применения: интегрированное решение снижает количество необходимых внешних компонентов.

Недостатки

• Сложность в проектировании: требует опыта в проектировании флайбэк преобразователей.
• Отсутствие синхронного выпрямителя: может ограничивать эффективность в некоторых приложениях.

Типовое Использование

• Преобразователи питания для промышленных и бытовых приложений.
• Источники питания для систем с широким диапазоном входного напряжения.
• Изолированные DC-DC преобразователи.

Рекомендации по Применению

• Обеспечьте надлежащую теплоотвод от компонента для поддержания надежной работы.
• Используйте высококачественные и согласованные компоненты для индуктивности и емкости в схеме.
• Проверьте схему на наличие электромагнитных помех и минимизируйте их путем оптимального размещения компонентов и дорожек на плате.

Основные Технические Характеристики

• Функция преобразователя: Step-Down, Step-Up/Step-Down
• Конфигурация выхода: Положительная, Возможна изоляция
• Топология: Флайбэк
• Количество выходов: 1
• Диапазон входного напряжения: от 18В до 560В
• Максимальный выходной ток: 800мА
• Частота переключения: от 220Гц до 140кГц
• Синхронный выпрямитель: Нет
• Рабочая температура: от -40°C до 125°C (TJ)
• Тип монтажа: Поверхностный монтаж
• Корпус: 20-TSSOP (4,40мм шириной), 16 выводов, с радиаторной площадкой

Возможные Аналоги

• LT3752 - High Input Voltage Isolated/Non-Isolated Forward Controller.
• UCC28780 - High Efficiency Active-Clamp Flyback Controller with Constant-Voltage Control for High Density AC-DC Adapter.

Этот компонент является отличным выбором для тех, кто ищет мощное и надежное решение для преобразования напряжения в промышленных и бытовых приложениях.
