LT8302HS8E#WPBF

LT8302HS8E#WPBF от Analog Devices

Общее описание

LT8302HS8E#WPBF — это высокоэффективный, компактный переключающий регулятор с топологией Flyback от компании Analog Devices. Используется для управления изолированной или не изолированной выходной мощностью. Благодаря широкому диапазону входного напряжения и отличной эффективности, он идеально подходит для приложений, требующих стабильного выхода при различных напряжениях входа.

Преимущества

• Высокая эффективность: Обеспечивает высокий КПД, что уменьшает тепловую нагрузку и повышает надежность работы системы.
• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 3В до 42В, что делает его универсальным для различных приложений.
• Компактный корпус: Поставляется в корпусе 8-SOIC-EP, который обеспечивает удобство при монтаже и экономию пространства на плате.
• Автоматическая коррекция: Полностью автоматическое распознавание режима работы для предотвращения переходных процессов и обеспечения плавного пуска.

Недостатки

• Несинхронный выпрямитель: Отсутствие синхронного выпрямления может ограничить КПД при низких значениях выходного тока.
• Сложность настройки: Для некоторых пользователей сложность настройки и отладки может потребовать дополнительных навыков и инструментов.

Типовое использование

• Зарядные устройства
• Системы питания для промышленной электроники
• Адаптеры на разные напряжения
• Изолированные DC-DC преобразователи
• Автоматизированные системы управления

Рекомендации по применению

• Охлаждение: Учитывая тепловую нагрузку в высокоэффективных приложениях, рекомендуется обеспечить надлежащее охлаждение для поддержания стабильной работы.
• Выбор компонентов: При разработке схемы следует внимательно подбирать индуктивности и конденсаторы, чтобы обеспечить оптимальную работу регулятора.
• Проверка схемы: Используйте симуляционные инструменты и макетирование для проверки работы схемы на этапах проектирования.

Основные технические характеристики

• Функция: Повышающий/понижающий преобразователь (Step-Up/Step-Down)
• Конфигурация выхода: Положительный или отрицательный, возможна изоляция
• Топология: Flyback
• Количество выходов: 1
• Входное напряжение: 3В - 42В
• Выходное напряжение: До 65В (для переключателя)
• Ток на выходе: До 3.6А (для переключателя)
• Частота переключения: До 12kHz
• Рабочая температура: -40°C ~ 150°C (Tj)

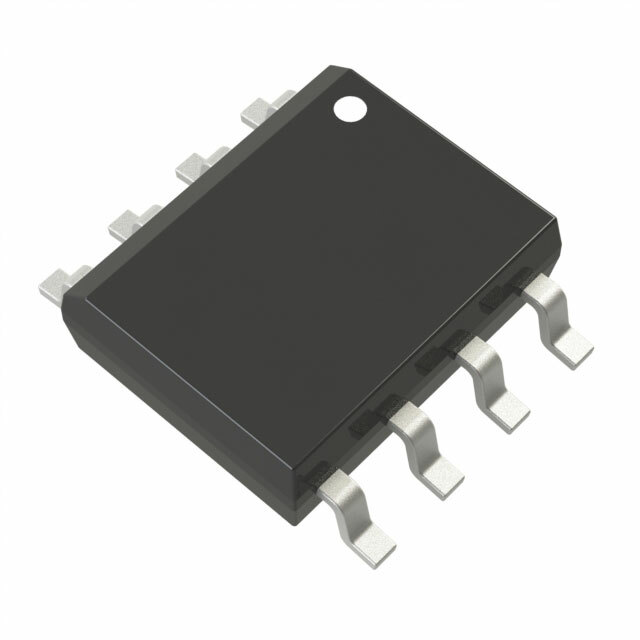

• Корпус: 8-SOIC (ширина 3.90мм) с открытой подложкой (EP)

Возможные аналоги

• LT8301 от Analog Devices
• LT3514 от Analog Devices
• MAX1771 от Maxim Integrated

Заключение

LT8302HS8E#WPBF от Analog Devices сочетает в себе высокую эффективность, широкий диапазон входного напряжения и небольшие размеры корпуса, что делает его идеальным выбором для разнообразных приложений в области питания.
