LT8302HS8E#PBF

LT8302HS8E#PBF от Analog Devices

Общее описание

LT8302HS8E#PBF - это высокоэффективный контроллер обратноходового преобразователя, разработанный компанией Analog Devices. Устройство предназначено для создания изолированных или не изолированных DC-DC преобразователей с минимальным количеством внешних компонентов. LT8302 использует уникальную архитектуру с локальным измерением напряжения, что позволяет упростить конструкцию и улучшить производительность.

Преимущества

• Высокая эффективность работы: Эффективность в типичных условиях достигает 90% и выше.
• Упрощенная схема: Позволяет минимизировать количество внешних компонентов.
• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 2.8V до 42V.
• Высокая степень интеграции: Встроенные схемы управления и защиты.

Недостатки

• Теплоотдача: Высокая мощность требует хорошего теплоотвода, что может потребовать установки радиаторов или других методов охлаждения.
• Сложность отладки: Хотя сама схемотехника упрощена, требуется внимание к деталям конструкторского исполнения и отладки для достижения оптимальной производительности.

Типовое использование

• Изолированные и не изолированные обратные преобразователи.
• Питание сетевых устройств, в том числе в промышленных и автомобильных приложениях.
• Медицинская и телекоммуникационная техника.
• Преобразователи для светодиодов и дисплеев.

Рекомендации по применению

• Теплоотвод: При проектировании учитывайте необходимость эффективного теплоотвода, особенно при работе на высоких токах.
• Дроссели и конденсаторы: Желательно использовать компонентные базы SMD для минимизации внесенных индуктивных и емкостных характеристик.
• Защита от перенапряжений и пульсаций: Используйте дополнительные элементы фильтрации и защитные цепи для обеспечения надежной работы устройства в экстремальных условиях.

Основные технические характеристики

• Функция: Обратноходовый преобразователь (Flyback Switching Regulator)
• Конфигурация Output: Положительное или отрицательное, способность к развязыванию
• Входное напряжение: 2.8V - 42V
• Максимальный ток выхода: 3.6A
• Частота переключения: от 12kHz
• Режим переключения: Несинхронный
• Диапазон рабочих температур: -40°C ~ 150°C (TJ)

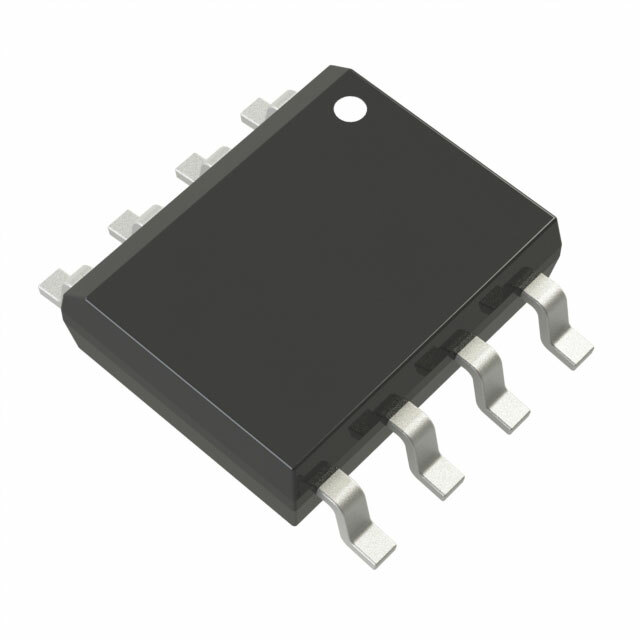

• Корпус: 8-SOIC (0.154”, 3.90mm ширина) с теплопроводящей подложкой (Exposed Pad)

Возможные аналоги

• LT8300: Младшая модель с похожей функциональностью, но менее мощная.
• LT8301: Аналог с немного меньшим максимальным входным напряжением.
• LMR16010 от Texas Instruments: Аналогичный обратноходовый преобразователь с собственными особенностями.

Заключение

LT8302HS8E#PBF от Analog Devices - это высокоэффективное решение для создания изолированных и не изолированных DC-DC преобразователей. Устройство имеет широчайший диапазон входных напряжений, минимизирует количество необходимых внешних компонентов и обеспечивает высокую степень производительности и надежности.
