LT6017HDJC#PBF

Описание LT6017HDJC#PBF от Analog Devices

Общее описание

LT6017HDJC#PBF – это высокоточный операционный усилитель общего назначения от компании Analog Devices. Данная микросхема представляет собой усилитель с четырьмя каналами, которые обеспечивают высокую точность и низкое offset-напряжение, что делает его идеальным выбором для точных аналоговых приложений. LT6017 может работать в широком диапазоне напряжений питания и имеет входы/выходы с rail-to-rail характеристиками.

Преимущества

• Высокая точность: Очень низкое входное offset-напряжение (50 µV).
• Энергоэффективность: Низкий ток потребления (315 µA на канал).
• Rail-to-Rail выходы: Полный диапазон выходных значений от границы до границы потенциалов питания.
• Широкий диапазон напряжений питания: Поддержка от 3 В до 50 В.
• Высокий температурный диапазон работы: От -40°C до +125°C.

Недостатки

• Ограниченная скорость нарастания выходного сигнала: 0.75 В/μс, что может ограничить его применение в высокоскоростных приложениях.
• Относительно низкая ширина полосы усиления: 3.3 МГц.

Типовое использование

• Прецизионные измерительные системы
• Контроллеры датчиков
• Медицинские приборы
• Промышленные контроллеры

Рекомендации по применению

Для достижения наилучших результатов рекомендуется использовать LT6017HDJC#PBF в схемах, где требуется высокая точность аналоговых сигналов. Учитывайте ограничения по скорости нарастания и диапазону частот при выборе применения.

Основные технические характеристики

• Тип усилителя: Общего назначения
• Количество каналов: 4
• Выход: Rail-to-Rail
• Скорость нарастания сигнала: 0.75 В/µс
• Ширина полосы усиления: 3.3 МГц
• Входной ток смещения: 2 нА
• Входное offset-напряжение: 50 µВ
• Ток потребления: 315 µА (на канал)
• Максимальный выходной ток: 30 мА
• Диапазон напряжений питания: 3 В – 50 В
• Рабочая температура: -40°C ~ +125°C
• Тип монтажа: Поверхностный монтаж

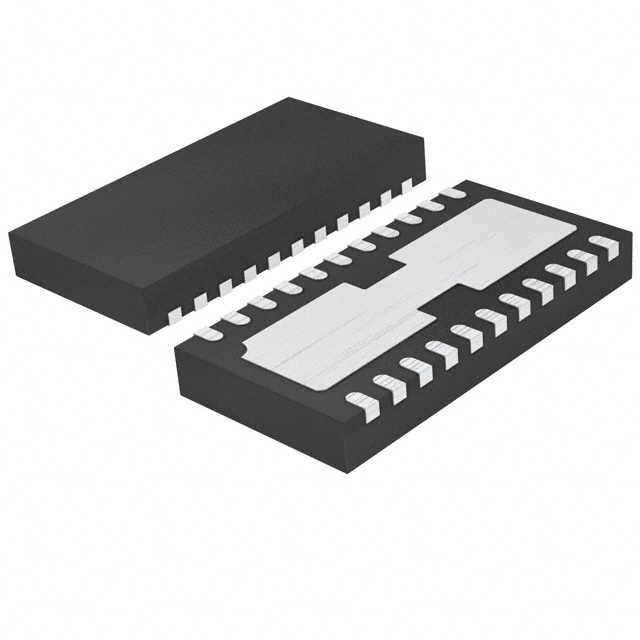

• Корпус: 22-WFDFN Exposed Pad
• Корпус устройства поставщика: 22-DFN (6x3)

Возможные аналоги

• LTC2057 от Analog Devices: Высокоточный операционный усилитель с низким энергопотреблением.
• OPA4192 от Texas Instruments: Высокоточный операционный усилитель с низким offset-напряжением и широким диапазоном питания.
• MCP6V81 от Microchip Technology: Высокостабильный операционный усилитель с низким входным offset-напряжением.

Заключение

LT6017HDJC#PBF является отличным выбором для приложений, требующих высокую точность и стабильность при работе в широком диапазоне температур и напряжений. Этот усилитель сочетает в себе энергопотребление и высокий уровень производительности, что делает его подходящим для использования в самых различных аналоговых и цифровых системах.
