LT3980IDE#TRPBF

LT3980IDE#TRPBF от Analog Devices

Общее описание

LT3980IDE#TRPBF - это высокоэффективный понижающий (шаг-вниз) регулятор напряжения от компании Analog Devices. Он разработан для преобразования входного напряжения в диапазоне от 3.6В до 58В в стабильное выходное напряжение, регулируемое в диапазоне от 0.79В до 57.42В. Микросхема LT3980IDE#TRPBF идеально подходит для приложений, требующих высокоэффективного и компактного решения по управлению питанием.

Преимущества

• Высокая эффективность: Преобразователь обладает высоким КПД, что позволяет ему минимизировать потери энергии и снижать тепловыделение.
• Широкий диапазон входного напряжения: Может работать с входными напряжениями от 3.6В до 58В, что делает его универсальным для различных применений.
• Регулируемое выходное напряжение: Позволяет настроить выходное напряжение в широком диапазоне от 0.79В до 57.42В.
• Низкая пульсация и шум: Гарантирует стабильное и чистое выходное напряжение.

Недостатки

• Отсутствие синхронного выпрямления: Это может несколько снижать КПД при некоторых режимах работы.
• Необходимость внешних компонентов: Для полноценной работы требуется использование ряда внешних компонентов, таких как конденсаторы и дроссели.

Типовое использование

• Промышленные контроллеры и датчики
• Телекоммуникационное оборудование
• Автомобильная электроника
• Медицинские устройства
• Системы распределения питания

Рекомендации по применению

• Диапазон входного напряжения: Убедитесь, что входное напряжение находится в пределах от 3.6В до 58В.
• Выбор внешних компонентов: Подберите подходящие конденсаторы и дроссели для достижения оптимального выхода и эффективности.
• Теплоотвод: При высоких нагрузках рекомендуется использование теплоотвода для снижения температуры микросхемы.
• Монтаж: Используйте подходящий метод монтажа на поверхность (SMD) для надежного соединения и минимизации индуктивности.

Основные технические характеристики

• Топология: Buck (понижающая)
• Число выходов: 1
• Входное напряжение: 3.6В - 58В
• Выходное напряжение: 0.79В - 57.42В
• Выходной ток: до 2А
• Частота переключения: 225кГц - 2.25МГц
• Температура эксплуатации: -40°C до 125°C (TJ)

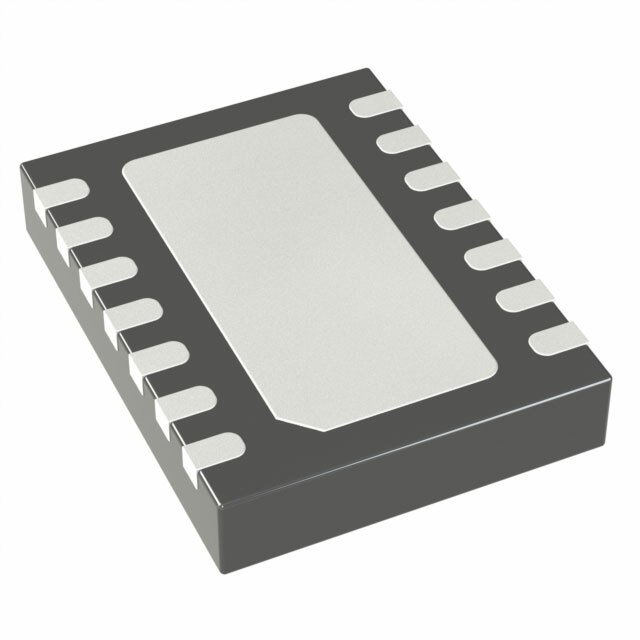

• Корпус: 14-WFDFN с экспонированной подложкой
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• LM2675 от Texas Instruments
• MAX15062 от Maxim Integrated
• TPS54560 от Texas Instruments

Заключение

LT3980IDE#TRPBF - это надёжное и эффективное решение для преобразования напряжения в различных приложениях. Он предлагает высокую эффективность, широкий диапазон входных и выходных напряжений, а также гибкость настройки, что делает его идеальным выбором для большинства задач по управлению питанием.

Если у вас возникли какие-либо вопросы или потребуется дополнительная информация, не стесняйтесь обращаться к нашим специалистам.
