LT3972IDD#PBF

Описание компонента LT3972IDD#PBF

Производитель: Analog Devices
Наименование: LT3972IDD#PBF
Категория: Интегральные схемы (ICs), управление питанием (PMIC), регуляторы напряжения - переключатели постоянного тока (DC-DC)

Общее описание

LT3972IDD#PBF - это высокоэффективный импульсный понижающий регулятор (step-down) на базе схемы Buck от компании Analog Devices. Данная микросхема способна регулировать выходное напряжение в диапазоне от 0.79В до 30В при входном напряжении от 3.6В до 33В и максимальной выходной нагрузке до 3.5А. LT3972IDD#PBF идеально подходит для приложений, требующих точного регулирования напряжения и низкого уровня шума.

Преимущества

• Высокая эффективность: обеспечивается за счет технологии PWM управления и низкого сопротивления ключей.
• Широкий диапазон входного напряжения: позволяет использовать компонент в различных источниках питания.
• Компактность: упаковка в корпус DFN (3x3 мм) позволяет экономить место на плате.
• Защита: встроенные защиты от перегрева, короткого замыкания, перенапряжения и перегрузки по току.
• Регулируемая частота переключения: поддержка частот от 230 кГц до 2.45 МГц.

Недостатки

• Требует тщательного проектирования печатной платы: для обеспечения стабильной работы важна правильная топология и отладка конструкции.
• Относительно высокая стоимость: за счет улучшенных характеристик и высокой эффективности по сравнению с аналогами.

Типовое использование

• Промышленные источники питания
• Телекоммуникационные системы
• Автомобильная электроника
• Портативные устройства
• Системы управления питанием

Рекомендации по применению

• При проектировании печатной платы следует уделить внимание минимизации паразитных индуктивностей и емкостей, а также обеспечению хорошего теплового контакта с выделительной площадью.
• Используйте качественные конденсаторы и индукторы соответствующих характеристик, чтобы минимизировать потери и электромагнитные помехи.
• Обеспечьте наличие соответствующих защитных схем и конденсаторов для подавления помех и пульсаций.

Основные технические характеристики

• Входное напряжение (Min): 3.6V
• Входное напряжение (Max): 33V
• Выходное напряжение (Min): 0.79V
• Выходное напряжение (Max): 30V
• Максимальный выходной ток: 3.5A
• Частота переключения: 230кГц ~ 2.45МГц

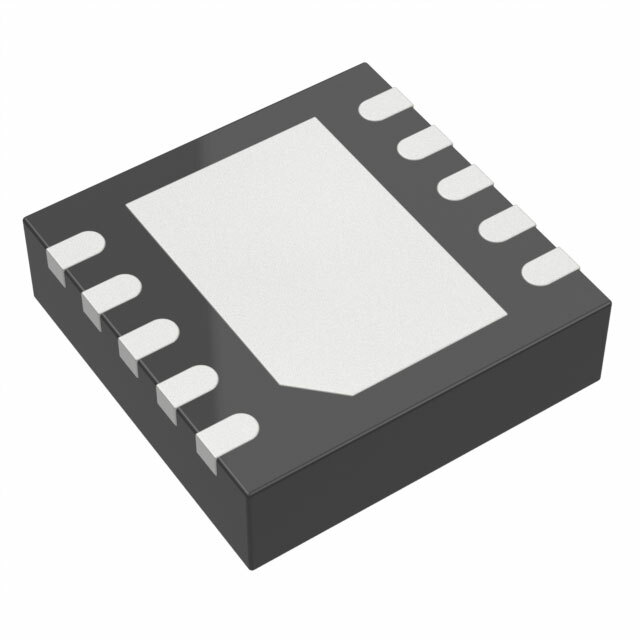

• Тип корпуса: 10-WFDFN с выводной площадкой
• Рабочая температура: -40°C ~ 125°C (TJ)

Возможные аналоги

• LM3150 от Texas Instruments
• LTC3633 от Linear Technology
• MP24943 от MPS (Monolithic Power Systems)

При правильном проектировании и использовании LT3972IDD#PBF может значительно улучшить эффективность и надежность ваших схем питания.
