LT3797IUKG#PBF

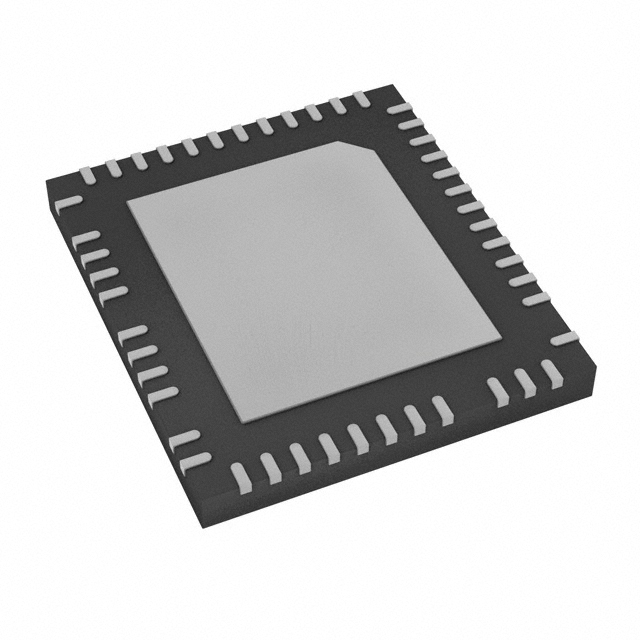

LT3797IUKG#PBF от Analog Devices

Общее описание

LT3797IUKG#PBF – мощный контроллер для драйверов светодиодов (LED), разработанный компанией Analog Devices. Этот контроллер поддерживает различные топологии преобразователей и способен управлять несколькими светодиодными цепями с помощью аналоговой или ШИМ-диммировки. Устройство удобно в использовании и предназначено для широкого спектра применений, от автомобильной и промышленной освещения до общего освещения.

Преимущества

• Гибкость применения: Поддержка нескольких топологий, включая Flyback, SEPIC, Buck (понижающий преобразователь) и Boost (повышающий преобразователь).
• Многочисленные выходы: Устройство способно управлять до тремя независимыми светодиодными цепями.
• Широкий диапазон входных напряжений: Питается от источника напряжения в диапазоне от 2.5V до 40V.
• Точность регулировки: Возможность работы с аналоговой или ШИМ-диммировкой для точного управления яркостью.
• Надежность: Подходит для работы в суровых условиях с температурным диапазоном от -40°C до +125°C, что делает его идеальным для использования в автомобильной промышленности.

Недостатки

• Сложность схемотехники: Требует хороших знаний о различных топологиях преобразователей и навыков проектирования сложных схем.
• Отсутствие встроенного силового ключа: Для работы устройства требуется внешний силовой ключ.

Типовое использование

• Автомобильное освещение: Фары, задние фонари, внутреннее освещение.
• Промышленное освещение: Светодиодные прожекторы, лампы высокой мощности, осветительные приборы для заводов и складов.
• Общее освещение: Уличные фонари, осветительные приборы для офисов и жилых помещений.

Рекомендации по применению

• Выбор внешних компонентов: Внимательно выбирайте внешние компоненты, такие как силовые транзисторы и конденсаторы, чтобы избежать подрыва эффективности.
• Управление температурой: Обеспечьте хорошее теплоотведение для стабильно высокой производительности и долговечности устройства.
• Печатная плата: Проектирование печатной платы должно учитывать высокочастотные переходы, чтобы минимизировать электромагнитные помехи (EMI).

Основные технические характеристики

• Топологии: Flyback, SEPIC, Buck, Boost.
• Внутренний ключ: Отсутствует.
• Количество выходов: 3.
• Диапазон входного напряжения: 2.5V – 40V.
• Частота: 100kHz ~ 1MHz.
• Диммирование: Аналоговое и ШИМ.
• Рабочая температура: -40°C ~ 125°C.
• Тип корпуса: 52-QFN (7x8).

Аналоги

• LT3756: Контроллер драйвера светодиодов с аналогичными характеристиками.
• TPS92641: Светодиодный драйвер от Texas Instruments, с аналогичными функциями.
• LM3409: Регуляторы светодиодов от Texas Instruments.

Использование LT3797IUKG#PBF в схемах освещения поможет вам достичь высокой эффективности и надежности работы ваших светодиодных систем.
