LT3797EUKG#TRPBF

LT3797EUKG#TRPBF от Analog Devices

Общее описание

LT3797EUKG#TRPBF – это мощный светодиодный драйвер с широтно-импульсной модуляцией (ШИМ) от Analog Devices. Этот контроллер предназначен для управления светодиодами, обеспечивая высокую точность и стабильность работы. Он поддерживает множество топологий преобразователей, включая flyback, SEPIC, step-down (buck) и step-up (boost).

Преимущества

• Высокая эффективность: поддержка различных топологий позволяет оптимизировать работу устройства под конкретные задачи.
• Гибкость: возможность использования аналогового и ШИМ управления яркостью светодиодов.
• Широкий диапазон входного напряжения: устройство работает с напряжениями от 2.5 В до 40 В, что делает его универсальным для различных применений.
• Компактный корпус: 52-QFN (7x8) обеспечивает высокую плотность монтажа и уменьшает занимаемое место на печатной плате.

Недостатки

• Требует инженерных навыков: для правильного применения может потребоваться глубокое понимание работы с различными топологиями преобразователей.

Типовое использование

• Освещение в автомобилях
• Промышленное освещение
• Коммерческое освещение
• Портативные устройства с регулировкой яркости

Рекомендации по применению

• Используйте устройство в системах, где требуется точное управление яркостью светодиодов и высокая стабильность работы.
• Для оптимальной работы соблюдайте рекомендуемые рабочие температуры от -40°C до 125°C.
• Обратите внимание на аналоговое и ШИМ управление для точного контроля яркости.

Основные технические характеристики

• Тип: Контроллер светодиодного драйвера DC/DC
• Топология: Flyback, SEPIC, Step-Down (Buck), Step-Up (Boost)
• Внутренние переключатели: Нет
• Количество выходов: 3
• Напряжение питания: от 2.5 В до 40 В
• Частота: от 100 кГц до 1 МГц
• Димминг: Аналоговый, ШИМ
• Применение: Освещение
• Температура эксплуатации: от -40°C до 125°C
• Монтаж: Поверхностный монтаж

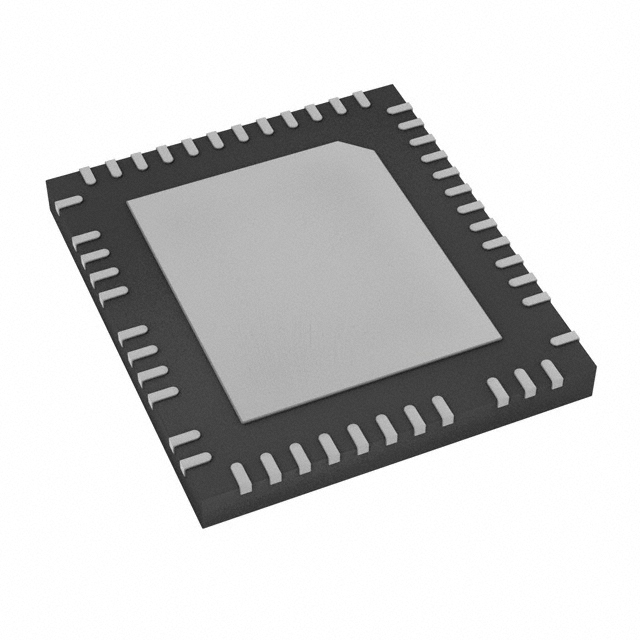

• Корпус: 52-QFN (7x8)

Возможные аналоги

• LT3796: Похожий светодиодный драйвер от Analog Devices с близкими характеристиками, может быть рассмотрен как альтернатива.
• LM3409: Светодиодный драйвер от Texas Instruments, аналогичный по функционалу и характеристикам.

Заключение

LT3797EUKG#TRPBF – это надежный и гибкий светодиодный драйвер от Analog Devices, идеально подходящий для разнообразных приложений, связанных с освещением. С его помощью можно легко управлять яркостью светодиодов, обеспечивая высокую эффективность и стабильность работы.
