LT3797EUKG#PBF

LT3797EUKG#PBF от Analog Devices

Общее описание

LT3797EUKG#PBF — это высокоэффективный контроллер DC-DC-преобразователя от компании Analog Devices, предназначенный для управления светодиодами. Этот контроллер поддерживает различные топологии преобразования, такие как Flyback, SEPIC, понижающий (Buck), повышающий (Boost) режимы и обеспечивает высокую эффективность при различных напряжениях питания. Основное предназначение — применение в автомобильной и другой высоконадежной электронике для управления светодиодами.

Преимущества

• Высокая эффективность: Поддержка множества топологий позволяет оптимально использовать энергоресурсы.
• Управление яркостью: Поддержка аналогового и PWM-диммирования предоставляет гибкость в управлении яркостью светодиодов.
• Широкий диапазон входного напряжения: от 2,5 В до 40 В, что делает его пригодным для использования в различных источниках питания.
• Температурная стабильность: Рабочий температурный диапазон от -40°C до 125°C позволяет использовать устройство в экстремальных условиях.

Недостатки

• Нет встроенного ключа: Требуется дополнительный внешний компонент для обеспечения функции переключения, что может усложнить конструкцию схемы.
• Сложность в настройке: Различные топологии требуют точных настроек параметров и компонентов, что может затруднить работу для начинающих разработчиков.

Типовое использование

• Автомобильные фары и освещение
• Промышленное и коммерческое освещение
• ЖК-дисплеи с подсветкой на основе светодиодов
• Системы аварийного освещения

Рекомендации по применению

• Продумайте охлаждение: В условиях высоких температур может потребоваться дополнительное охлаждение.
• Используйте качественное внешнее питание: Для обеспечения стабильной работы и предотвращения возникновения помех.
• Тщательно подбирайте компоненты: Правильный выбор внешних компонентов (резисторы, конденсаторы, дроссели) важен для стабильной и эффективной работы контроллера.

Основные технические характеристики

• Топологии: Flyback, SEPIC, Step-Down (Buck), Step-Up (Boost)
• Внутренний переключатель: Нет (требуется внешний)
• Количество выходов: 3
• Питание: от 2.5 В до 40 В
• Диммирование: Аналоговое, PWM
• Частота переключения: от 100 кГц до 1 МГц
• Рабочий температурный диапазон: от -40°C до 125°C (TA)

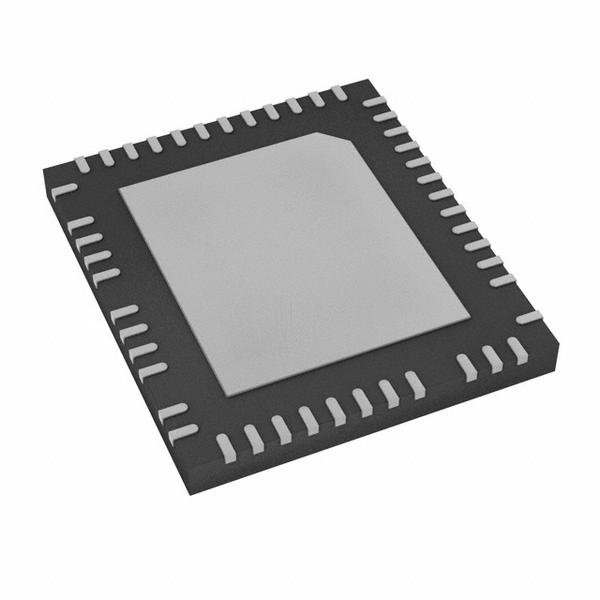

• Тип корпуса: 52-QFN (7x8)

Возможные аналоги

• LT3762: схожий контроллер с поддержкой аналогичного спектра топологий.
• LT3791: поддержка высоких токов и напряжений для мощных светодиодных систем.

Заключение

LT3797EUKG#PBF — отличный выбор для разработчиков систем освещения, требующих гибкости и высокой эффективности. Благодаря поддержке различных топологий и диммирования, данный контроллер подходит для широкого спектра применений, особенно в автомобильной и промышленной электронике.
