LT3797ELXE#PBF

LT3797ELXE#PBF от Analog Devices

Общее описание

LT3797ELXE#PBF – это высокоэффективный трехканальный контроллер светодиодных драйверов от компании Analog Devices. Он предназначен для использования в высокопроизводительных светодиодных драйверах с широкими диапазонами входных напряжений и возможностей конфигурации. Поддерживаются различные топологии преобразователей, включая Flyback, SEPIC, Step-Down (Buck) и Step-Up (Boost).

Преимущества

• Широкий диапазон входных напряжений: 2.5 В – 40 В, что делает его универсальным для различных приложений.
• Многоканальность: Параллельное управление до тремя светодиодными полосами.
• Высокая частота работы: От 100 кГц до 1 МГц, что позволяет уменьшить размеры внешних компонентов.
• Гибкие методы управления яркостью: Поддержка аналогового и ШИМ-диммирования для точного контроля яркости светодиодов.

Недостатки

• Требовательность к точности компонентов: При разработке схемы необходимо строго следовать рекомендуемым параметрам компонентов для обеспечения стабильной работы.
• Особенности монтажа: Поскольку устройство выполнено в корпусе Surface Mount, необходима точная пайка и соблюдение температурных режимов.

Типовое использование

• Автомобильное освещение
• Промышленное освещение
• Светодиодные дисплеи и подсветки
• Архитектурное освещение

Рекомендации по применению

1. Отведение тепла: Убедитесь, что обеспечена надлежащая терморегуляция, так как высокая мощность и компактный корпус могут приводить к выделению большого количества тепла.
2. Экранирование и фильтрация: Используйте соответствующие фильтры и защиту от электромагнитных помех (EMI), чтобы избежать помех в чувствительных приложениях.
3. Точность компонентов: Используйте компоненты рекомендованных номиналов и допусков для поддержания стабильности и эффективности работы схемы.

Основные технические характеристики

• Количество выходов: 3
• Входное напряжение: 2.5 В – 40 В
• Частота работы: 100 кГц – 1 МГц
• Диммирование: Аналоговое и ШИМ
• Диапазон рабочих температур: -40°C до 125°C (ТА)

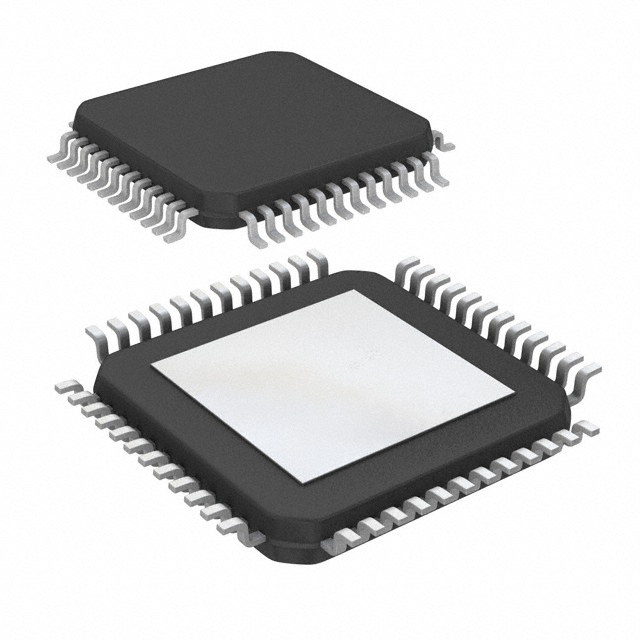

• Корпус: 48-LQFP-EP (7x7)

Возможные аналоги

• LT3796: Одноканальный LED драйвер с аналогичным диапазоном входных напряжений.
• LT8391: 60 В, четырехканальный LED контроллер с функцией повышения/понижения напряжения.

Используйте LT3797ELXE#PBF для создания высокоэффективных и надежных светодиодных драйверов с гибкими возможностями конфигурации и управления яркостью.
