LT3782EFE#PBF от Analog Devices

Общее описание

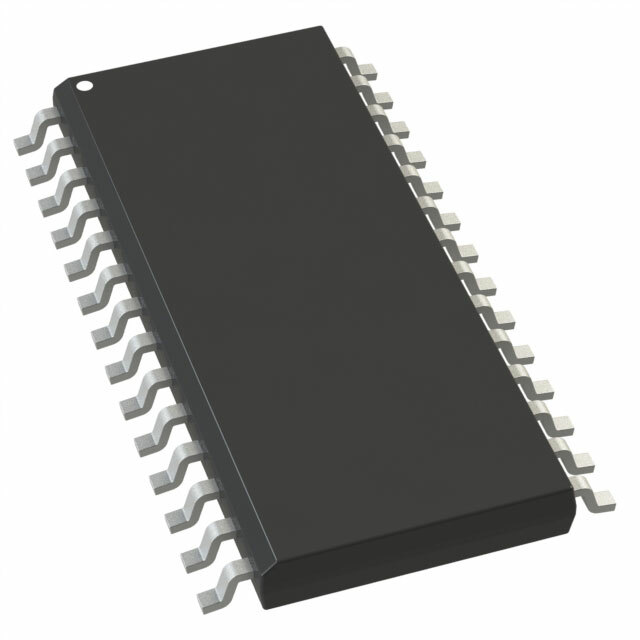

LT3782EFE#PBF — это высокоэффективный контроллер DC-DC преобразователя повышающего типа производства Analog Devices. Его функция заключается в управлении процессом повышения напряжения питания от низкого уровня до заданного высокого уровня. Встроенные функции позволяют реализовать надежные и устойчивые системы питания. Корпус изделия выполнен в виде 28-выводного TSSOP (со встроенной теплоотводящей пластиной).

Преимущества

• Высокая эффективность: Обеспечивает эффективность преобразования до 94%, что способствует снижению нагрева и увеличению долговечности системы.
• Широкий диапазон входного напряжения: Поддерживает рабочие напряжения от 6 В до 40 В, что делает его универсальным для различных источников питания.
• Синхронный выпрямитель: Встроенное управление синхронным выпрямителем для повышения эффективности при большом токе.
• Защита от перегрузки: Имеет функции защиты от перенапряжения и токовой перегрузки, что обеспечивает надежную работу системы.
• Температурный диапазон: Рабочий температурный диапазон от -40°C до 125°C позволяет использовать его в жестких условиях эксплуатации.

Недостатки

• Сложность проектирования: Требует опыта в проектировании высокоэффективных DC-DC преобразователей и навыков работы с высокочастотными переключающими устройствами.
• Специализированное применение: Может не подходить для простых и маломощных систем из-за особенностей архитектуры и возможностей устройства.

Типовое использование

• Преобразователи питания для телекоммуникационного оборудования.
• Промышленные системы автоматики и управления.
• Бортовые устройства и автомобильная электроника.
• Приборостроение и медицинская техника.
• Высоковольтные системы с большими входными колебаниями напряжения.

Рекомендации по применению

• Используйте печатные платы с надлежащей разводкой для минимизации помех и обеспечения стабильности работы.
• Обеспечьте надлежащую теплоотдачу путем использования теплоотводящих элементов на корпусе.
• Выводы устройства соединяйте с номинальными нагрузками и применяйте фильтрующие элементы для уменьшения паразитных колебаний.

Основные технические характеристики

• Диапазон входного напряжения: 6 В - 40 В
• Частота переключения: от 154 кГц до 465 кГц
• Максимальный рабочий цикл: до 94%
• Синхронный выпрямитель: Да
• Синхронизация тактового сигнала: Да
• Функции управления: Включение, Сброс, Плавный старт
• Рабочий температурный диапазон: -40°C ~ 125°C (Tj)
• Монтаж: Поверхностный
• Корпус / выводы: 28-TSSOP-EP (0.173", 4.40 мм ширина)

Возможные аналоги

• LT3757 от Analog Devices
• LTC3780 от Analog Devices
• MAX668 от Maxim Integrated

Этот контроллер является идеальным выбором для разработчиков, желающих повысить надежность и эффективность систем питания.
