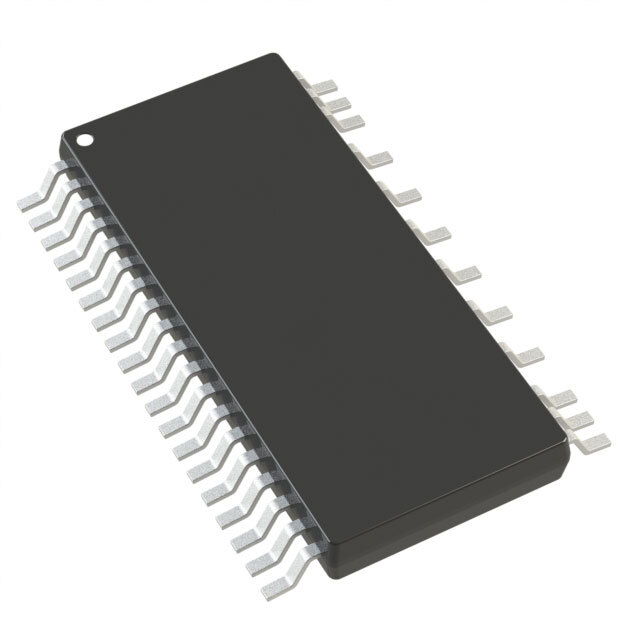

LT3753MPFE#PBF

LT3753MPFE#PBF от Analog Devices

Общее описание

LT3753MPFE#PBF — это высоконадежный контроллер для преобразователей с прямой связи (Forward Converter) от компании Analog Devices. Этот интегральный контроллер идеально подходит для применения в мощных и высокоэффективных DC-DC преобразователях с изоляцией. Контроллер разработан для работы в высоковольтных системах, обеспечивая стабильную и безопасную работу при напряжениях питания до 100 В.

Преимущества

• Высокое выходное напряжение: Поддерживает работу при напряжениях до 100 В
• Синхронный выпрямитель: Обеспечивает высокую эффективность преобразования энергии
• Широкий диапазон частот: Управление частотой от 100 кГц до 500 кГц для гибкости в настройке
• Высокая надежность: Рабочий температурный диапазон от -55°C до 150°C, что делает его подходящим для экстремальных условий эксплуатации

Недостатки

• Сложность использования: Требует глубоких знаний в области проектирования высоковольтных источников питания
• Габариты: Корпус типа TSSOP-38 может занимать значительное место на плате

Типовое использование

• Преобразователи постоянного тока с изоляцией для промышленных и автомобильных приложений
• Высоковольтные источники питания
• Зарядные устройства для аккумуляторов
• Системы управления питанием в коммутационных агрегатах

Рекомендации по применению

• Используйте LT3753MPFE#PBF в схемах, требующих высокой эффективности преобразования и работы при высоких напряжениях
• Обеспечьте адекватное охлаждение компонента для работы в экстремальных температурных условиях
• Внимательно подбирайте элементы внешней обвязки для настройки частоты и других рабочих параметров

Основные технические характеристики

• Тип выхода: Драйвер транзистора
• Функция: Повышающий/понижающий преобразователь
• Конфигурация выхода: Положительный, с возможностью изоляции
• Топология: Преобразователь с прямой связью
• Количество выходов: 1
• Фазы выхода: 1
• Напряжение питания (Vcc/Vdd): 8,5 В ~ 100 В
• Частота переключения: 100 кГц ~ 500 кГц
• Синхронный выпрямитель: Да
• Синхронизация с часовым сигналом: Да
• Управление функциями: Управление частотой, мягкий старт
• Рабочая температура: -55°C ~ 150°C (TJ)
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус / Оболочка: 38-TFSOP (4,40 мм ширины), 31 вывод, с открытой площадкой
• Поставляемая упаковка устройства: 38-TSSOP-EP

Возможные аналоги

• [LT3752](https://www.analog.com/products/lt3752.html)
• [UC3845A](https://www.ti.com/product/UC3845A)
• [LM5036](https://www.ti.com/product/LM5036) от Texas Instruments

Используйте LT3753MPFE#PBF для создания высокоэффективных и надежных источников питания с изоляцией в самых требовательных условиях.
