LT3744EUHE#TRPBF

LT3744EUHE#TRPBF от Analog Devices

Общее описание

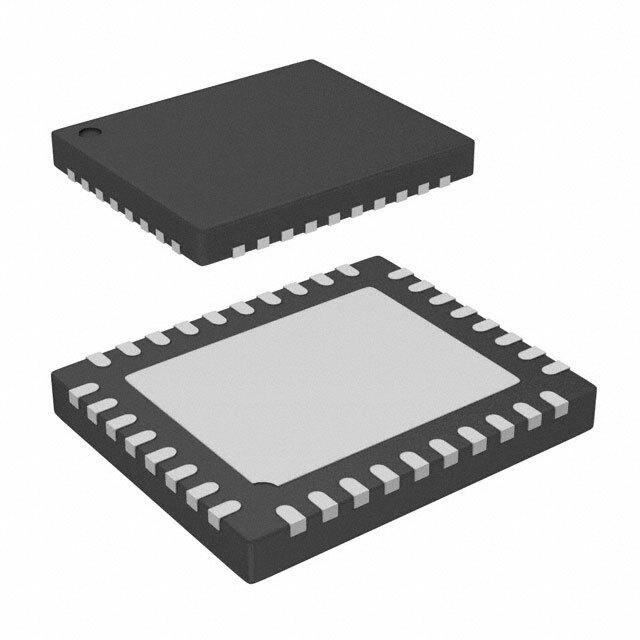

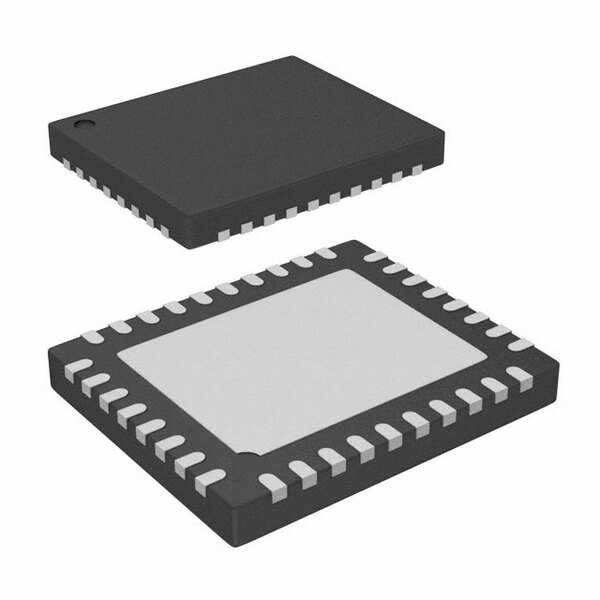

Микросхема LT3744EUHE#TRPBF от Analog Devices — это контроллер для управления светодиодами (LED Driver), предназначенный для работы с тремя выходными каналами. Она работает по принципу понижающего преобразователя (Buck), обеспечивая выход с диммингом посредством аналогового сигнала и ШИМ (PWM) модуляции. Микросхема поставляется в компактном корпусе 36-QFN (5x6 мм) с улучшенным теплоотводом.

Преимущества

• Поддержка трех каналов: возможность независимого управления тремя LED-линиями.
• Высокое напряжение питания: диапазон от 3.3 до 36 В, что делает микросхему универсальной для различных типов источников питания.
• Широкие возможности димминга: поддержка как аналогового, так и PWM-димминга улучшает гибкость управления яркостью.
• Компактный размер: корпус 36-QFN (5x6 мм) способствует более плотной компоновке на печатной плате.

Недостатки

• Отсутствие встроенных коммутирующих элементов: требует внешних ключей для работы.
• Требования к теплоотводу: при максимальных нагрузках может потребоваться дополнительное охлаждение или наличие мощного теплоотвода.

Типовое использование

• Автомобильное освещение: фары, задние фонари и интерьерное освещение.
• Освещение в архитектуре: светодиодные панели и ландшафтное освещение.
• Промышленное освещение: осветительные системы для заводов и складов.

Рекомендации по применению

• Использовать качественные внешние коммутирующие транзисторы для повышения эффективности работы.
• Обеспечить адекватное теплоотведение, особенно при работе в высоких температурах и при высоких токах.
• Разместить микросхему близко к управляемым светодиодам для минимизации потерь и улучшения характеристик димминга.

Основные технические характеристики

• Тип контроллера: DC-DC контроллер
• Топология: Понижающий (Buck)
• Количество выходов: 3
• Напряжение питания: 3.3 В - 36 В
• Частота работы: до 1 МГц
• Диапазон рабочих температур: от -40°C до +125°C
• Корпус: 36-QFN (5x6 мм)
• Димминг: Аналоговый и PWM

Возможные аналоги

• MAX16820 от Maxim Integrated: также 3-канальный драйвер светодиодов с поддержкой аналогового и PWM-димминга.
• TPS92661 от Texas Instruments: 3-канальный светодиодный драйвер, подходящий для автомобильных применений.

Использование LT3744EUHE#TRPBF обеспечивает надежное и гибкое управление светодиодными модулями, делая его отличным выбором для широкого спектра применений.
