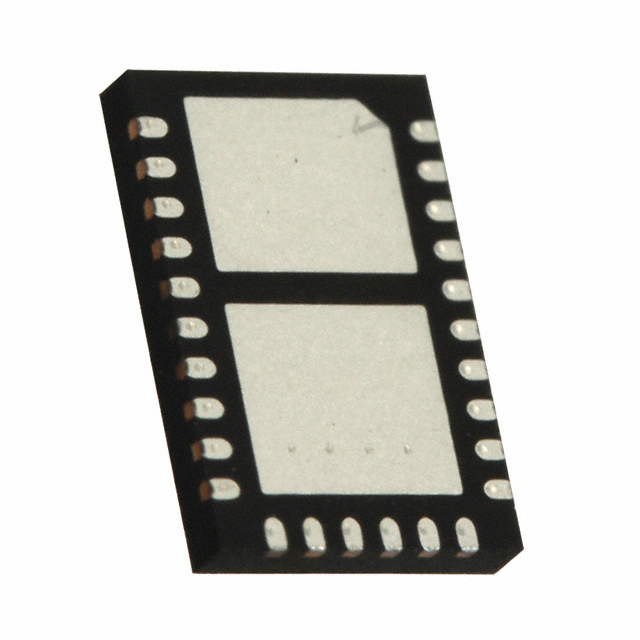

LT3690MPUFE#PBF

LT3690MPUFE#PBF от Analog Devices

Общее описание

LT3690MPUFE#PBF – это высокоэффективный понижающий (step-down) импульсный регулятор напряжения от компании Analog Devices. Данный микросхема обеспечивает стабилизированное выходное напряжение при широком диапазоне входного напряжения от 3.9В до 36В. Ее преимущество заключается в максимально допустимом выходном токе до 4А и высокой эффективности, что делает данный регулятор идеальным решением для различных приложений, требующих понижения напряжения.

Преимущества

• Широкий диапазон входных напряжений: от 3.9В до 36В, что делает текущий регулятор универсальным и простым в использовании в различных проектах.
• Высокая эффективность: способствует снижению тепловых потерь и увеличению времени работы систем на батареях.
• Компактность: корпус 26-WFQFN (4x6) позволяет интегрировать микросхему в ограниченных пространствами конструкциях.
• Программируемая частота переключения: от 138 кГц до 1.5 МГц, что позволяет оптимизировать параметры для конкретных задач.

Недостатки

• Отсутствие синхронного выпрямителя: что может слегка уменьшить общую эффективность по сравнению с регуляторами, использующими синхронные выпрямители.

Типовое использование

LT3690MPUFE#PBF находит широкое применение в разнообразных областях, таких как:

• Автомобильная электроника
• Промышленные устройства
• Телекоммуникационное оборудование
• Портативная электроника
• Управление питанием в различных встраиваемых системах

Рекомендации по применению

Для достижения наилучших результатов при использовании LT3690MPUFE#PBF рекомендуется:

1. Тщательно проектировать печатную плату (PCB) с учетом правил маршрутизации и размещения компонентов. Особое внимание следует уделяться минимизации индуктивности шлейфов и разрывных трасс.
2. Выбирать компоненты с низким внутренним сопротивлением (ESR) для конденсаторов, что помогает обеспечивать стабильную работу регулятора.
3. Использовать внешние термисторы и фильтры для улучшения стабильности и снижения шумов.

Основные технические характеристики

• Функция: Понижающий регулятор (Buck)
• Входное напряжение: 3.9В ~ 36В
• Выходное напряжение: 0.8В ~ 20В (регулируемое)
• Максимальный выходной ток: 4A
• Частота переключения: 138 кГц ~ 1.5 МГц (программируемая)
• Температурный диапазон эксплуатации: -55°C ~ 150°C (на кристалле)
• Корпус: 26-WFQFN (4x6)

Возможные аналоги

• LM43603 от Texas Instruments
• MP2307 от Monolithic Power Systems
• R1273 от Ricoh Electronic Devices

Использование LT3690MPUFE#PBF поможет вам обеспечить надежное и эффективное питание ваших устройств в различных применениях.
