LT3518HFE#PBF

LT3518HFE#PBF от Analog Devices

Общее описание:

LT3518HFE#PBF от Analog Devices - это высокоэффективный драйвер светодиодов (LED), предназначенный для управления одним выходом с использованием топологий понижающего (Buck) и повышающего (Boost) преобразователя напряжения. Он способен обеспечивать стабильный ток до 2.3А и поддерживает аналоговое и ШИМ (PWM) регулирование яркости.

Преимущества:

• Высокая эффективность: Оптимизированный дизайн для минимальных потерь энергии.
• Гибкость: Поддержка как понижающего (Buck), так и повышающего (Boost) преобразований.
• Диммирование: Возможность аналогового и ШИМ диммирования.
• Широкий диапазон входного напряжения: От 3В до 30В.
• Надежность: Рабочий диапазон температур от -40°C до 150°C.

Недостатки:

• Сложность регулировки: Требует точной настройки цепей диммирования и стабильности напряжения.
• Требовательность к компонентации: Требует качественных внешних пассивных компонентов для обеспечения заявленных характеристик.

Типовое использование:

• Подсветка дисплеев: Телевизоры, мониторы, панели.
• Освещение: Архитектурное и ландшафтное освещение, светодиодные лампы.
• Автомобильное освещение: Фары, внутреннее освещение.

Рекомендации по применению:

• Корректное расчет рабочих режимов: Внимательно рассчитывайте параметры внешних компонентов для достижения оптимальной работы.
• Обеспечение отвода тепла: Монтаж на плате с хорошим теплоотводом для предотвращения перегрева.
• Проверка стабильности питания: Обеспечьте стабилизированное питание для предотвращения сбоев работы драйвера.

Основные технические характеристики:

• Топология: Понижающий (Buck), Повышающий (Boost)
• Встроенные ключи: Да
• Количество выходов: 1
• Напряжение питания (Мин): 3V
• Напряжение питания (Макс): 30V
• Выходной ток/канал: 2.3A (коммутируется)
• Частота: 250kHz ~ 2.5MHz
• Методы диммирования: Аналоговое, ШИМ (PWM)
• Температура работы: от -40°C до 150°C (TJ)
• Тип монтажа: Поверхностный монтаж (SMT)

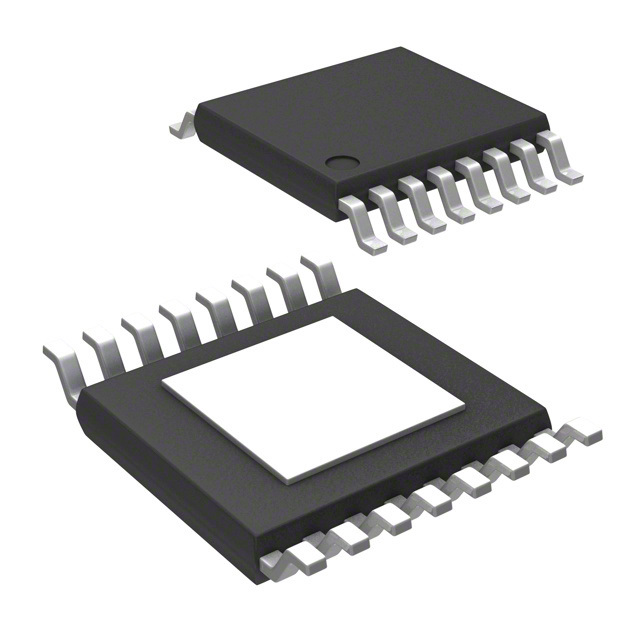

• Корпус: 16-TSSOP-EP (ширина 4.4мм)

Возможные аналоги:

• MAX16820: драйвер от Maxim Integrated с аналогичными функциями.
• TPS92641-Q1: автомобильный драйвер светодиодов от Texas Instruments.
• LTC3783: аналогичный продукт от Analog Devices с другими рабочими характеристиками.

Используйте данные рекомендации и технические характеристики для оптимального выбора и применения LT3518HFE#PBF в ваших проектах.
