LT3504IUFD#TRPBF

LT3504IUFD#TRPBF от Analog Devices

Общее описание

LT3504IUFD#TRPBF - это высокоэффективный импульсный понижающий (buck) DC-DC регулятор напряжения, разработанный компанией Analog Devices. Он предназначен для регулирования выходного напряжения и вырабатывает стабилизированное напряжение из более высокого входного напряжения. Этот регулятор имеет четыре независимых канала и поддерживает входное напряжение в широком диапазоне от 3.2В до 40В, обеспечивая выходной ток до 1А на каждый канал.

Преимущества

• Высокая эффективность - возможность работать с коэффициентом преобразования до 90%, что позволяет снизить тепловыделение и повысить общую энергоэффективность системы.
• Широкий диапазон входного напряжения - от 3.2В до 40В, позволяющий использовать регулятор в различных проектах с различными источниками питания.
• Четыре независимых канала - поддержка четырех независимых выходов упрощает проектирование многоканальных систем.

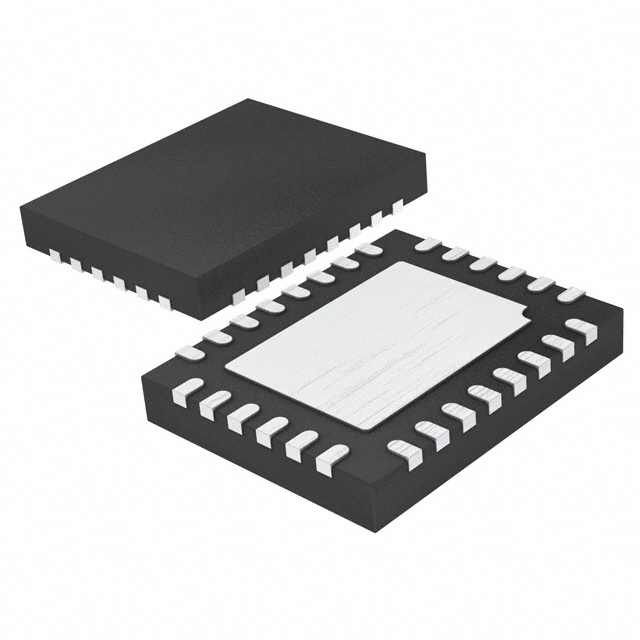

• Компактная форма - устройство поставляется в корпусе 28-WFQFN (4x5 мм), что позволяет экономить место на печатной плате.

Недостатки

• Отсутствие синхронного выпрямителя - использование внешних диодов может снизить общую эффективность.
• Требование внимательного управления тепловыми режимами - при работе с высокими токами возможен перегрев, особенно в малых корпусах.

Типовое использование

• Импульсные источники питания.
• Промышленные системы автоматизации и управления.
• Питание микроконтроллеров и цифровых схем.
• Преобразователи напряжения в автомобильной электронике.

Рекомендации по применению

• Обеспечьте хорошее охлаждение, особенно учитывая работу при высоких токах и температуры.
• Используйте фильтры на входе и выходе для подавления шумов и стабилизации напряжения.
• Для достижения максимальной эффективности подбирайте внешние компоненты (индивидуально для каждого канала) согласно рекомендациям производителя.

Основные технические характеристики

• Тип преобразования: Buck (понижающий)
• Конфигурация выходов: Положительная
• Тип выходного напряжения: Регулируемое
• Количество выходов: 4
• Минимальное входное напряжение: 3.2В
• Максимальное входное напряжение: 40В
• Минимальное выходное напряжение: 0.8В
• Максимальное выходное напряжение: 40В
• Выходной ток: До 1А на канал
• Частота переключения: 250kHz – 2.1MHz
• Температурный диапазон: -40°C до 125°C
• Корпус: 28-WFQFN (4x5 мм)

Возможные аналоги

• LM3150 от Texas Instruments
• LT1765 от Analog Devices
• TPS55340 от Texas Instruments

Используя LT3504IUFD#TRPBF, инженеры могут создавать компактные и энергоэффективные источники питания для различных целей, от промышленных применений до потребительской электроники.
