LT3383HUJM#PBF

LT3383HUJM#PBF от Analog Devices

Общее описание

LT3383HUJM#PBF – это высокоэффективный, четырехвыходной понижающий стабилизатор напряжения (Step-Down Buck) от компании Analog Devices. Этот интегральный модуль питания (PMIC) предназначен для работы с высокими частотами до 2.25 МГц и обеспечивает стабильные выходные напряжения при токе до 2.5 А на каждый выход.

Микросхема включает возможности для уменьшения электромагнитных помех и высокую эффективность преобразования.

Преимущества

• Высокая частота переключения: 2.25 МГц, что позволяет использовать мелкие компоненты пассивной фильтрации и снижать размеры конденсаторов и индуктивностей.
• Множественные выходы: 4 отдельных выхода для различных напряжений, что повышает универсальность использования.
• Повышенная эффективность: Эффективность преобразования до 95%, что снижает потери на тепло и улучшает общую производительность системы.

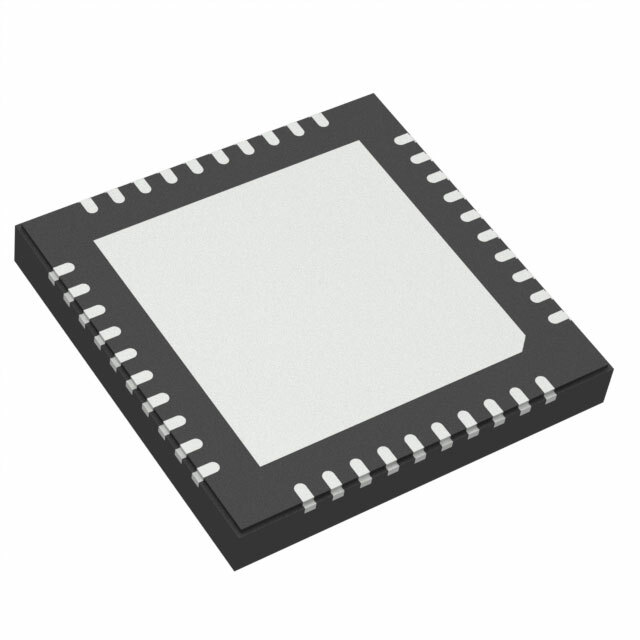

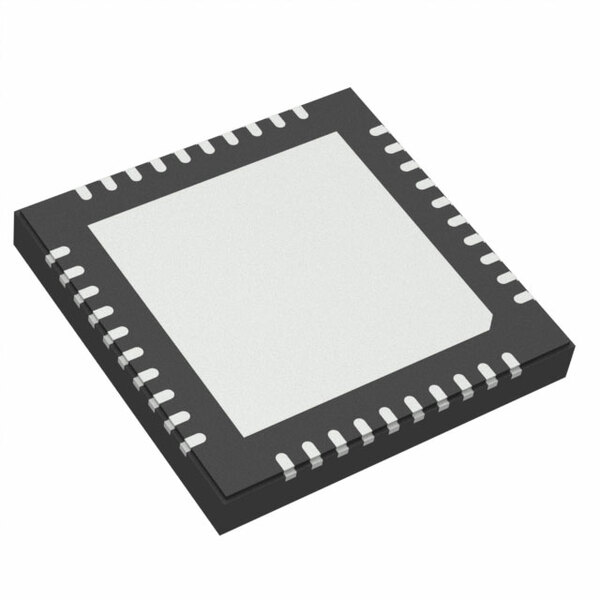

• Компактность: Корпус 40-QFN (6x6 мм) с экспонированной подложкой для улучшенного отвода тепла.

Недостатки

• Повышенные требования к рассеиванию тепла при высоких токах и полной нагрузке.
• Сложность проектирования: Требуется правильное проектирование печатной платы для оптимальной работы и минимизации электромагнитных помех.

Типовое использование

• Встроенные системы: обеспечение питания микроконтроллеров и периферийных устройств.
• Телекоммуникационные устройства: источники питания для различных компонентов связи.
• Компьютерные системы: стабилизация питания для процессоров, графических процессоров и памяти.
• Мобильные устройства: высокоэффективные системы питания для минимизации энергопотребления.

Рекомендации по применению

• Убедитесь в правильном выборе компонентов фильтрации и учета всех требований по рассеиванию тепла.
• Разместите компоненты на печатной плате таким образом, чтобы минимизировать длину проводников и предотвратить возможные электромагнитные помехи.
• Выполняйте тщательное проектирование и проверку всей системы на различных режимах работы для удостоверения в корректной работе стабилизатора напряжения.

Основные технические характеристики

• Топология: Понижающий стабилизатор (Buck)
• Количество выходов: 4
• Частота переключения: 2.25 МГц
• Напряжение/ток выхода 1: 0.725В ~ 5.5В, 2.5А
• Напряжение/ток выхода 2: 0.725В ~ 5.5В, 2.5А
• Напряжение/ток выхода 3: 1.8В, 1.5А
• Напряжение питания: 2.7В ~ 5.5В
• Рабочая температура: -40°C ~ 150°C (TJ)
• Корпус: 40-QFN (6x6 мм) с экспонированной подложкой

Возможные аналоги

• LT8602EUHE#PBF от Analog Devices: Высокоэффективный понижающий стабилизатор с четырьмя выходами, частотой переключения до 2 МГц.
• TPS65218D0 от Texas Instruments: Многофункциональный PMIC с несколькими выходами для питания микропроцессоров и периферийных устройств.
