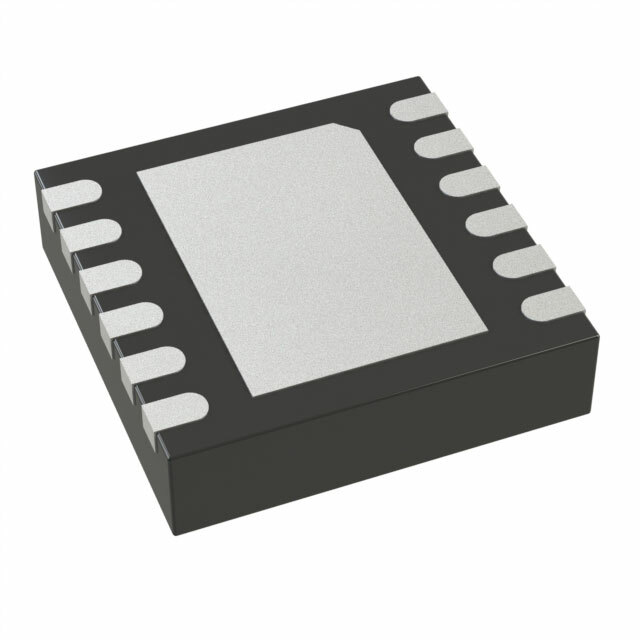

LT3094MPDD#PBF

LT3094MPDD#PBF от Analog Devices

Общее описание: LT3094MPDD#PBF - это регулируемый линейный стабилизатор напряжения с отрицательным выходом и высоким коэффициентом подавления пульсаций питания (PSRR) от компании Analog Devices. Этот малошумящий стабилизатор способен обеспечивать выходные токи до 500 мА и отличается низким напряжением падения. Он предназначен для применения в схемах с требованием высокой точности и низкого уровня шума.

Преимущества:

• Малошумящий стабилизатор с высоким коэффициентом подавления пульсаций (PSRR от 108 дБ до 28 дБ).
• Регулируемое выходное напряжение позволяет гибко настроить устройство под нужды конкретного применения.
• Поддерживает токи до 500 мА, что делает его подходящим для многих требований в силовой электронике.
• Защита от перегрузки по току, перегрева, короткого замыкания и недопустимо низкого входного напряжения (UVLO).
• Функции Enable, Power Good и Soft Start обеспечивают удобство управления и мониторинга работы стабилизатора.

Недостатки:

• Отрицательный выход может требовать дополнительных схем для интеграции с положительными напряжениями.
• Может превышать требования по уместности в приложениях с очень низкими значениями тока или где энергия критически важна.

Типовое использование:

• Прецизионные аналоговые системы
• Системы обработки сигналов
• Медицинское и измерительное оборудование
• Аудиосистемы высокого класса
• Промышленные датчики и контрольные системы

Рекомендации по применению:

• При проектировании схемы учета особенностей монтажа и учета требуемого охлаждения для поддержания стабильной работы при максимальной нагрузке.
• Используйте высококачественные конденсаторы для стабилизации и минимизации шума на входе и выходе.
• Подключите функции Enable и Power Good для более полного контроля и мониторинга работы устройства.

Основные технические характеристики:

• Регулируемый вывод: От -19.5 В до 0 В
• Максимальное входное напряжение: -2.3 В
• Максимальный ток вывода: 500 мА
• Классический падение напряжения: до 0.41 В при 500 мА
• Ток покоя: 2.35 мА
• Защита: Перегрузка по току, перегрев, короткое замыкание, UVLO
• Диапазон рабочих температур: от -55°C до 150°C (TJ)
• Корпус: 12-WFDFN с внешней площадкой
• Устройство поставщика: 12-DFN (3x3)

Возможные аналоги:

• LT3080 (положительный линейный регулятор)
• LT3081 (положительный регулируемый линейный регулятор с расширенными функциями управления)
• LT3082 (низкий ток покоя для приложений с ограниченной мощностью)

Используя LT3094MPDD#PBF в своих схемах, вы можете быть уверены в высоком качестве и надежности от Analog Devices, что делает этот стабилизатор идеальным выбором для прецизионных приложений.
