LT3091MPDE#PBF от Analog Devices

Общее описание

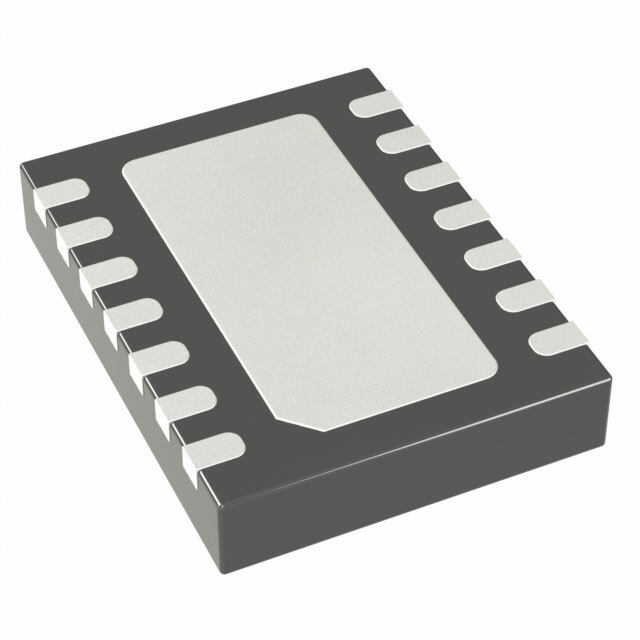

LT3091MPDE#PBF - это линейный регулятор напряжения с регулируемым выходом и отрицательной полярностью, произведенный компанией Analog Devices. Компонент разработан для обеспечения высокоэффективного регулирования напряжения с максимальным выходным током до 1.5А и напряжением входа до -36В. Корпус компонента - 14-DFN (4x3), который идеально подходит для поверхностного монтажа.

Преимущества

• Высокая стабильность: Обеспечивает стабильное выходное напряжение даже при изменении нагрузки и входного напряжения.
• Широкий диапазон входных напряжений: До -36В, что позволяет использовать компонент в разнообразных приложениях.
• Низкий ток покоя: 50.5 мкА, что позволяет экономить энергию в маломощных приложениях.
• Высокий коэффициент подавления пульсаций питания (PSRR): 85дБ ~ 20дБ (120Hz ~ 1MHz), обеспечивая чистое выходное напряжение.
• Многоуровневая защита: Защита от тока, перегрева, обратной полярности и короткого замыкания.

Недостатки

• Требовательность к схемотехническим решениям: Потребуется продуманное проектирование печатной платы для обеспечения надёжного функционирования.
• Ограничение по мощности рассеивания: При высоких токах и больших разностях напряжений между выходом и входом потребуется эффективное охлаждение.

Типовое использование

• Системы питания в телекоммуникационных устройствах
• Питание цепей аналоговых и цифровых устройств
• Прецизионные источники опорного напряжения
• Лабораторные источники питания

Рекомендации по применению

• Организация охлаждения: При работе с большими токами и высокими потерями мощности обязательно предусмотрите эффективное рассеивание тепла.
• Конденсаторы на входе и выходе: Используйте высококачественные конденсаторы для фильтрации шумов и стабилизации работы.
• Защита: При проектировании схемы добавьте защиту от перегрева и кратковременных токовых перегрузок.

Основные технические характеристики

• Максимальное входное напряжение: -36В
• Минимальное выходное напряжение: 0В
• Максимальное выходное напряжение: -32В
• Максимальный выходной ток: 1.5А
• Ток покоя: 50.5 мкА
• Падение напряжения: 0.45В при 1.5А
• PSRR: 85дБ ~ 20дБ (120Hz ~ 1MHz)
• Температурный диапазон работы: -55°C ~ 150°C
• Тип корпуса: 14-WFDFN Exposed Pad
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• LM337 - от Texas Instruments
• LT1964 - от Analog Devices
• TPS7A33 - от Texas Instruments

LT3091MPDE#PBF является отличным выбором для проектов, требующих высокоэффективного и надежного регулирования отрицательного напряжения.
