LT3091HR#PBF от Analog Devices

Общее описание

LT3091HR#PBF — это высокоэффективный отрицательный линейный стабилизатор напряжения с регулируемым выходом, разработанный компанией Analog Devices. Он способен выдавать до 1.5А тока при выходном напряжении, регулируемом в диапазоне от 0В до -32В. Стабилизатор отличается низким падением напряжения (до 0.525В при 1.5А), что делает его идеальным выбором для приложений, требующих высокостабильного отрицательного напряжения.

Преимущества

• Высокая точность благодаря регулируемому выходу напряжения.
• Низкое падение напряжения, что увеличивает эффективность.
• Широкий диапазон входных напряжений — до -36В.
• Минимальное потребление тока покоя (50.5 µA).
• Высокий коэффициент подавления пульсаций питания (PSRR) до 85dB на 120Hz.

Недостатки

• Относительно высокая стоимость по сравнению с аналогами с фиксированным напряжением.
• Требует дополнительных внешних компонентов для настройки выходного напряжения.

Типовое использование

LT3091HR#PBF широко используется в различных приложениях требующих стабильного отрицательного напряжения, такие как:

• Операционные усилители.
• Опросники и измерительные системы.
• Айсолированные системы электропитания.
• Радиолюбительские и лабораторные источники питания.

Рекомендации по применению

• Используйте в схемах, где требуется точное и стабилизированное отрицательное напряжение.
• Соблюдайте температурные режимы эксплуатации от -40°C до 150°C для обеспечения стабильности и долговечности работы.
• Включайте защитные устройства от перегрева, короткого замыкания и обратной полярности для повышения надежности.

Основные технические характеристики

• Выходная конфигурация: Негативная
• Тип выхода: Регулируемый
• Максимальный входной диапазон: -36В
• Минимальное/фиксированное выходное напряжение: 0В
• Максимальное выходное напряжение: -32В
• Максимальное падение напряжения: 0.525В при 1.5А
• Максимальный ток выхода: 1.5А
• Ток покоя: 50.5 µA
• Коэффициент подавления пульсаций питания (PSRR): 85dB ~ 20dB (120Hz ~ 1MHz)
• Функции управления: Ограничение по току, Включение
• Функции защиты: Защита от перегрева, Защита от обратной полярности, Защита от короткого замыкания
• Диапазон рабочих температур: -40°C ~ 150°C
• Тип монтажа: Поверхностный монтаж

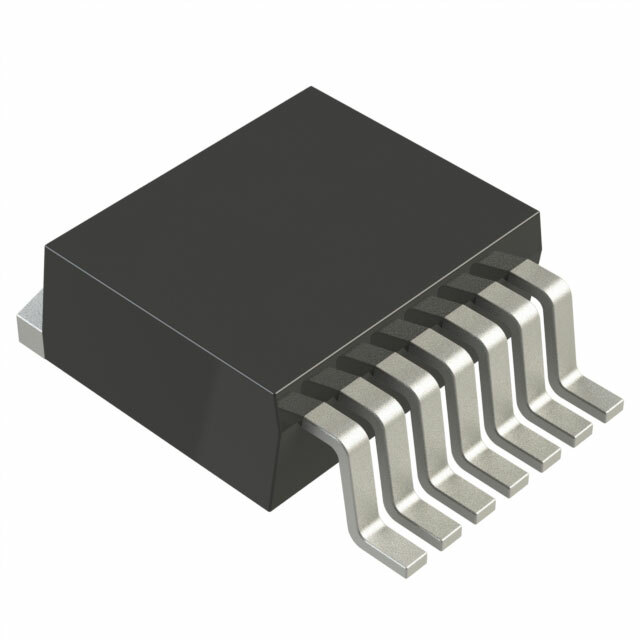

• Корпус: DDPAK-7 (TO-263-8, TO-263CA)

Возможные аналоги

• LT3080 от Analog Devices — регулируемый линейный стабилизатор с общим выводом, который может работать и как положительный, и как отрицательный стабилизатор.
• LM337 от Texas Instruments — трехвыводной регулируемый отрицательный линейный стабилизатор, поддерживающий токи до 1.5А.

Используя LT3091HR#PBF, вы получите надежный и высокоэффективный источник стабильного отрицательного напряжения для ваших проектов и приложений.
