LT3085MPMS8E#PBF

Описание для магазина

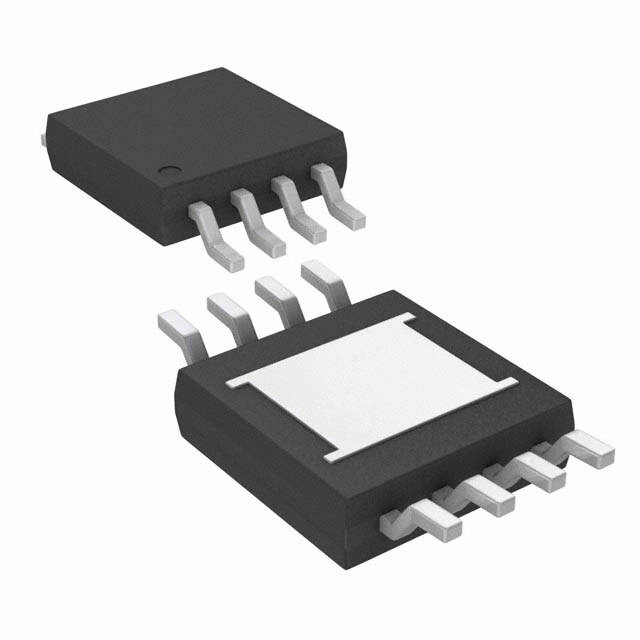

LT3085MPMS8E#PBF от Analog Devices

Общее описание

LT3085MPMS8E#PBF – это высокоэффективный линейный стабилизатор напряжения с положительной регулируемой выходной мощностью от компании Analog Devices. Этот интегральный стабилизатор предлагает широкий диапазон входных и выходных напряжений, превышающий жесткость рабочих условий. Разработанный по технологии LDO (Low Dropout), LT3085 обеспечивает малое падение напряжения, высокую точность и отличные характеристики в условиях низкого энергопотребления.

Преимущества

• Высокая точность: Стабилизация напряжения с минимальным отклонением.
• Низкий ток покоя: Обеспечивает эффективность системы при малых нагрузках.
• Широкий диапазон входных и выходных напряжений: Подходит для различных применений.
• Высокий коэффициент подавления пульсаций питания (PSRR): Обеспечивает стабильность на выходе при нестабильном входном напряжении.
• Надежная защита: Встроенная защита от перенапряжения, перегрева и короткого замыкания.

Недостатки

• Сложность в настройке: В некоторых случаях требуется точная настройка для достижения оптимальной производительности.
• Требуется соответствие спецификациям: Для достижения максимальной эффективности необходимо использовать компоненты, соответствующие спецификациям производителя.

Типовое использование

• Системы питания для чувствительных к шуму аналоговых и цифровых устройств.
• Прецизионные источники питания для измерительных приборов.
• Подавление пульсаций в аудио- и видеосистемах.
• Блоки питания для портативной электроники.

Рекомендации по применению

• Размещение: Установите стабилизатор ближе к точке нагрузки для минимизации падений напряжения.
• Термическое управление: Обеспечьте адекватное рассеивание тепла с помощью соответствующих радиаторов.
• Фильтрующие элементы: Используйте качественные конденсаторы для фильтрации входного и выходного напряжения.

Основные технические характеристики

• Максимальное входное напряжение: 36 В
• Минимальное выходное напряжение: 0 В
• Максимальное выходное напряжение: 36 В
• Максимальный выходной ток: 500 мА
• Максимальное падение напряжения: 0.45 В при 500 мА
• Ток покоя (Iq): 10.1 µA
• Максимальный ток питания: 1 мА
• Коэффициент подавления пульсаций питания (PSRR): 90 дБ ~ 20 дБ (120 Гц ~ 1 МГц)
• Рабочая температура: от -55°C до 125°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 8-MSOP-EP

Возможные аналоги

• LT3080: Регулируемый стабилизатор с меньшим падением напряжения.
• LM317: Популярный регулируемый стабилизатор с широким диапазоном применений.
• TPS7A4700: Высоковольтный LDO стабилизатор от Texas Instruments с низким уровнем шума.

С LT3085MPMS8E#PBF вы получите надежное и энергоэффективное решение для ваших схем электропитания, обеспечивающее высокую стабильность и широкий диапазон регулировок.
