LT3083MPQ#PBF

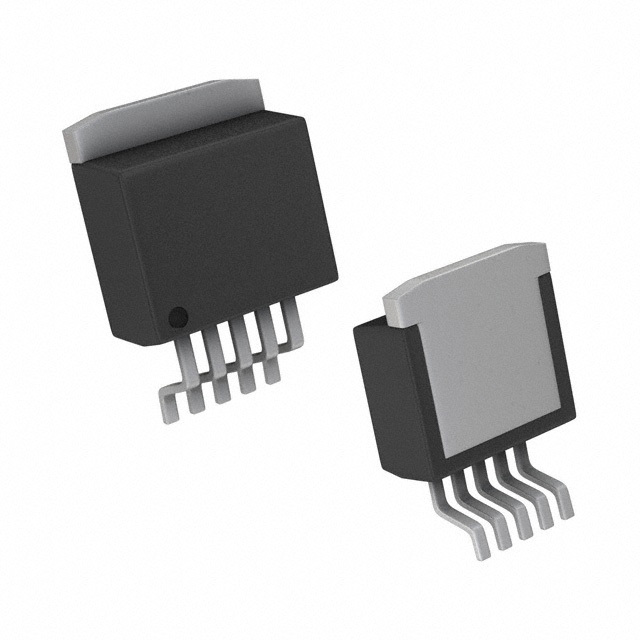

LT3083MPQ#PBF - Linear Voltage Regulator от Analog Devices

Общее описание

LT3083MPQ#PBF – это высокопроизводительный линейный регулятор напряжения с низким падением напряжения (LDO) от компании Analog Devices. Этот компонент предназначен для приложений, требующих стабильного регулируемого напряжения с максимальным выходным током до 3А. LT3083MPQ#PBF обладает широким диапазоном входного напряжения и позволяет настроить выходное напряжение в пределах от 0 до 23 В.

Преимущества

• Высокая устойчивость: Обладает высоким коэффициентом подавления пульсаций (PSRR), что способствует уменьшению шумов на выходе.
• Широкий диапазон входного и выходного напряжений: Поддерживает входное напряжение до 23 В и обеспечивает регулируемое выходное напряжение в пределах от 0 до 23 В.
• Высокая эффективность: Низкое значение падения напряжения (до 0,51 В при 3 А) уменьшает тепловыделение и улучшает эффективность.
• Защита: Встроенная защита от перегрузки по току, перегрева и короткого замыкания обеспечивает надежную работу.

Недостатки

• Тепловыделение: При высоких нагрузках и значительных разницах между входным и выходным напряжением может возникать значительное тепловыделение.
• Требовательность к компонентам обвязки: Необходимость применения качественных внешних компонентов, таких как конденсаторы, для обеспечения стабильной работы.

Типовое использование

• Регуляция напряжения в высокоточных измерительных системах.
• Стабилизация питания в лабораторных источниках питания.
• Применение в медицинских и телекоммуникационных устройствах.
• Использование в промышленных контроллерах и системах автоматизации.

Рекомендации по применению

• Конденсаторы: Используйте низкоимпедансные конденсаторы с хорошими характеристиками для входного (10 мкФ) и выходного (10 мкФ) контуров.
• Охлаждение: При высоких нагрузках предусмотрите достаточное охлаждение (радиаторы или принудительное воздушное охлаждение) для предотвращения перегрева.
• Компоновка печатной платы: Расположите элементы обвязки как можно ближе к регулятору для минимизации паразитных индуктивностей и улучшения стабильности.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Регулируемый
• Количество регуляторов: 1
• Максимальное входное напряжение: 23 В
• Минимальное выходное напряжение: 0 В
• Максимальное выходное напряжение: 23 В
• Максимальное падение напряжения: 0,51 В при 3 А
• Выходной ток: до 3 А
• Ток покоя: 50,5 µА
• Максимальный ток потребления: 1 мА
• PSRR: от 85 дБ до 20 дБ (при 120 Гц ~ 1 МГц)
• Защита: Защита от перегрузки по току, перегрева и короткого замыкания
• Расположение: Поверхностный монтаж
• Корпус: TO-263-6, D2PAK (5 выводов + теплоотвод), TO-263BA
• Температурный диапазон: от -55°C до +125°C

Возможные аналоги

• LT3080: Линейный регулятор с меньшим выходным током.
• LT1963: Регулятор низкого падения напряжения с высокой точностью.
• LM317: Регулируемый линейный регулятор общего назначения.

Этот компонент идеально подходит для использования в применениях, требующих высокой точности и надежного регулирования напряжения, обеспечивая стабильную и эффективную работу.
