LT3070IUFD-1#PBF

LT3070IUFD-1#PBF от Analog Devices

Общее описание

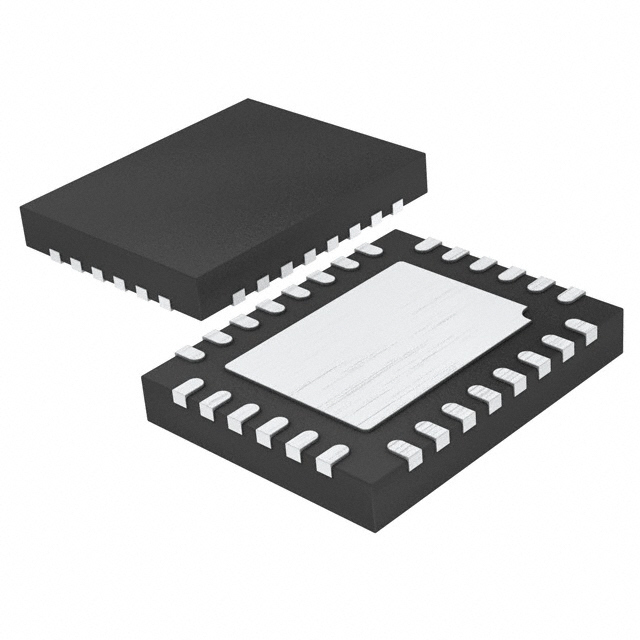

LT3070IUFD-1#PBF – это современный программируемый линейный регулятор напряжения от компании Analog Devices, обеспечивающий выходной ток до 5 А. Он выполнен в компактном корпусе типа 28-QFN (4x5 мм) и предназначен для применения в условиях высокой плотности компоновки на плате.

Преимущества

• Высокая выходная мощность: Обеспечивает выходной ток до 5 А.
• Программируемое выходное напряжение: Позволяет задавать точное выходное напряжение в диапазоне от 0,8 В до 1,8 В.
• Низкое падение напряжения: Максимальное падение напряжения всего 0,15 В при токе 5 А.
• Высокая устойчивость к шуму: Имеет высокую коэффициент подавления пульсаций (66 дБ при 120 Гц), что делает его отличным выбором для чувствительных к шуму приложений.
• Защита: Встроенные функции защиты от перегрузки по току, перегрева, обратной полярности и недостаточного напряжения питания (UVLO).
• Гибкие функции управления: Поддерживает такие функции, как Enable (включение/выключение), Power Good (индикатор работоспособности) и Soft Start (плавный запуск).

Недостатки

• Высокая стоимость: Линейные регуляторы с такими характеристиками могут быть дороже других типов регуляторов.
• Тепловыделение: Могут потребоваться дополнительные меры по охлаждению при работе на максимальном токе.

Типовое использование

• Питание чувствительных аналоговых схем: Обеспечивает стабильное и малошумное питание для аналоговых компонентов.
• Высокопроизводительные процессоры и ASIC: Идеально подходит для питания процессоров, графических карт и других высокопроизводительных интегральных схем.
• Инфраструктурное оборудование: Используется в телекоммуникационном и сетевом оборудовании, где важна высокая надежность и стабильность.

Рекомендации по применению

• Расположение и теплоотвод: Разместите LT3070IUFD-1#PBF таким образом, чтобы обеспечить эффективное охлаждение, возможно, с использованием радиатора или теплоотводящих элементов.
• Фильтрация питания: Используйте качественные конденсаторы для фильтрации питания и минимизации шумов.
• Аккуратная разводка платы: Уделите внимание разводке печатной платы, чтобы минимизировать паразитные индуктивности и сопротивление.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Программируемый
• Количество регуляторов: 1
• Максимальное входное напряжение: 3 В
• Минимальное/фиксированное выходное напряжение: 0,8 В
• Максимальное выходное напряжение: 1,8 В
• Максимальное падение напряжения: 0,15 В при 5 А
• Выходной ток: 5 А
• Ток простоя: 1,8 мА
• Максимальный ток потребления: 2,3 мА
• Коэффициент подавления пульсаций (PSRR): 66 дБ при 120 Гц
• Температурный диапазон работы: -40°C ~ 125°C
• Монтажный тип: Поверхностный монтаж
• Корпус: 28-WFQFN Exposed Pad
• Упаковка устройства: 28-QFN (4x5 мм)

Возможные аналоги

• LT3080: От того же производителя, с аналогичными параметрами, но с более низким выходным током.
• TPS7A4700: Программируемый LDO регулятор напряжения от Texas Instruments, имеющий высокую точность и низкий уровень шума.

Заключение

LT3070IUFD-1#PBF – это мощный и многофункциональный линейный регулятор напряжения, который идеально подойдет для применения в высокопроизводительных и чувствительных к шуму системах. Его разнообразные функции управления и защита делают его надежным решением для широкого спектра применений.
