LT3065MPMSE#TRPBF

LT3065MPMSE#TRPBF от Analog Devices

Общее описание

LT3065MPMSE#TRPBF - это высокоточностной линейный стабилизатор напряжения с низким напряжением падения и регулируемым выходным напряжением. Этот компонент был разработан компанией Analog Devices, и предназначен для обеспечения стабильного напряжения при изменениях в спектре нагрузки и входного напряжения. Максимальный выходной ток составляет 500 мА, что делает его идеальным для использования во многих приложениях.

Преимущества

• Высокая точность: Обеспечивает стабильное и точное выходное напряжение.
• Низкое напряжение падения: Это позволяет снижать потерю энергии и использовать компонент в условиях низкого входного напряжения.
• Широкий диапазон входного напряжения: Поддержка входного напряжения до 45V.
• Малый ток покоя: Обеспечивает высокий КПД при малых нагрузках.
• Защита от перегрузки и кратковременных перенапряжений: Повышает надежность работы.

Недостатки

• Относительно низкий выходной ток: 500 мА может быть недостаточно для высокомощных приложений.
• Требует дополнительного рассеивания тепла при максимальных нагрузках и высоких входных напряжениях.

Типовое использование

• Локальные стабилизаторы напряжения.
• Аудио видео оборудование и устройства связи.
• Прецизионные измерительные системы.
• Питание микропроцессоров и других цифровых устройств.

Рекомендации по применению

• Используйте радиатор или обеспечьте адекватное охлаждение при работе с высокими токами.
• Обеспечьте хорошую фильтрацию входного питания для снижения шумов.
• Подключите соответствующие конденсаторы на вход и выход для стабилизации работы схемы.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Регулируемый
• Количество стабилизаторов: 1
• Максимальное входное напряжение: 45V
• Минимальное выходное напряжение: 0.6V
• Максимальное выходное напряжение: 40V
• Максимальное падение напряжения: 0.51V при 500mA
• Выходной ток: 500mA
• Ток покоя: 110 µA
• Максимальный потребляемый ток: 25 mA
• Сопротивление подавления пульсаций питания (PSRR): 85dB @ 120Hz
• Функции управления: Ограничение тока, Включение, Power Good, Мягкий старт
• Защитные функции: Защита от перегруза, Защита от перегрева, Обратная полярность
• Рабочая температура: -55°C ~ 150°C

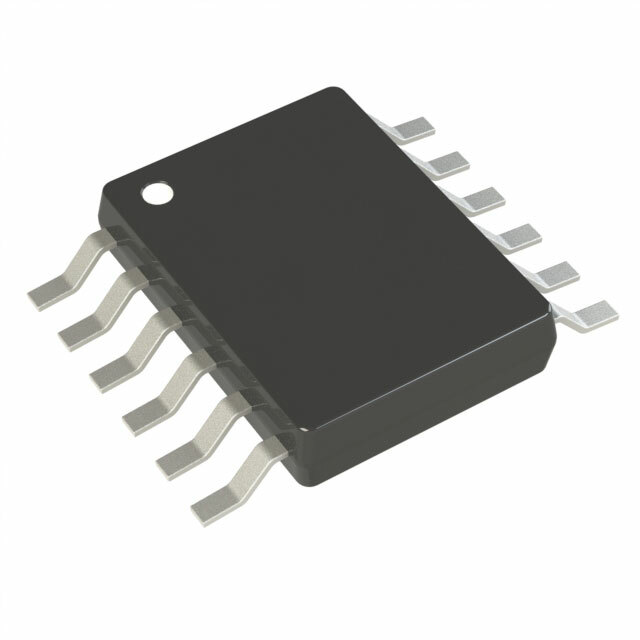

• Корпус: Монтаж на поверхность, 12-TSSOP (0.118", 3.00mm Width) Exposed Pad
• Упаковка: 12-MSOP-EP

Возможные аналоги

• LT1763: Регулируемый стабилизатор напряжения компании Analog Devices с выходным током до 500 мА.
• LT3080: Аналогичный стабилизатор напряжения, но с расширенным диапазоном выходного напряжения и более высоким выходным током.

Этот компонент предлагает отличное решение для задач, требующих высокой точности, стабильности и энергетической эффективности.
