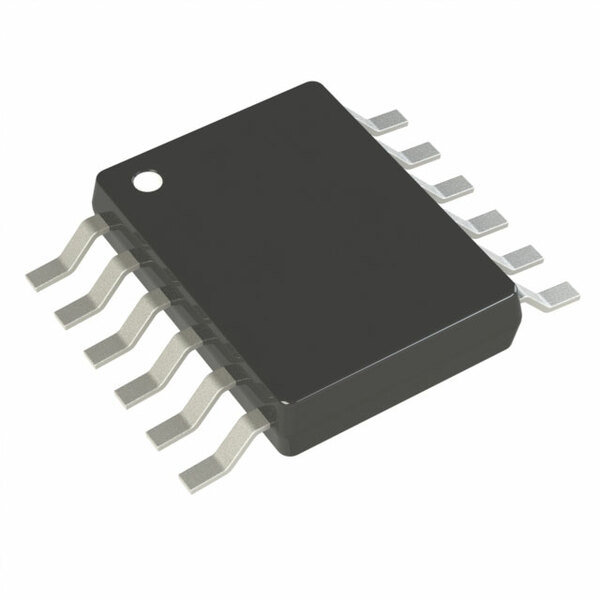

LT3065MPMSE-2.5#PBF

LT3065MPMSE-2.5#PBF от Analog Devices

Общее описание

LT3065MPMSE-2.5#PBF – это высокопроизводительный линейный стабилизатор напряжения с фиксированным выходным напряжением 2.5 В и максимальным выходным током 500 мА. Этот стабилизатор, созданный компанией Analog Devices, отличается низким уровнем шума и высоким коэффициентом подавления пульсаций, что делает его идеальным выбором для применения в чувствительных к шумам системах.

Преимущества

• Низкий уровень шума: всего 30µVrms (10Hz-100kHz), что минимизирует влияние на работу чувствительных схем.
• Высокий коэффициент подавления пульсаций: 72 дБ при 120Гц, что помогает стабилизировать напряжение даже в условиях значительных колебаний напряжения на входе.
• Широкий диапазон входного напряжения: до 45 В, подходит для различных источников питания.
• Интеллектуальные функции защиты: включает защиту от перегрева, ограничение тока и защиту от обратной полярности, что обеспечивает надежную работу устройства в любых условиях.

Недостатки

• Выходной ток: ограничен 500 мА, что может быть недостаточно для некоторых приложений с большим потреблением тока.
• Тип корпуса: MSOP-12 с гибридной контактной площадкой, что может требовать специального оборудования для монтажа.

Типовое использование

• Аналоговые и цифровые схемы: обеспечивает чистое и стабильное питание для высокочувствительных аналоговых и цифровых компонентов.
• Системы связи и телекоммуникации: поддерживает стабилизированное питание в условиях высоких шумовых нагрузок.
• Медицинское оборудование: подходит для питания точных медицинских приборов, требующих кристально чистого питания.

Рекомендации по применению

• Всегда проверяйте термические условия работы при максимальном токе нагрузки для предотвращения возможного перегрева.
• Используйте качественные конденсаторы для минимизации шума и пульсаций на выходе.
• Убедитесь, что входное напряжение стабилизатора находится в допустимых пределах для предотвращения повреждений.

Основные технические характеристики

• Входное напряжение (макс.): 45 В
• Выходное напряжение: 2.5 В (фиксированное)
• Ток выхода: до 500 мА
• Потребляемый ток: 110 µА
• Напряжение падения: 0.51 В при 500 мА
• Коэффициент подавления пульсаций: 72 дБ при 120 Гц
• Операционный температурный диапазон: -55°C до 150°C
• Корпус: MSOP-12 (3мм ширина)

Возможные аналоги

• LT3080: регулируемый стабилизатор напряжения с низким уровнем шума от Analog Devices.
• LT1763: стабилизатор напряжения с выходным током до 500 мА и низким уровнем шума.
• LM317: регулируемый стабилизатор напряжения общего назначения от различных производителей.

Используя стабилизатор LT3065MPMSE-2.5#PBF от Analog Devices, вы получите надежное и стабильное напряжение с минимальными шумами, что особенно важно для высокоточных и чувствительных к шумам приложений.
