LT3065MPMSE-1.2#PBF

LT3065MPMSE-1.2#PBF от Analog Devices

Общее описание

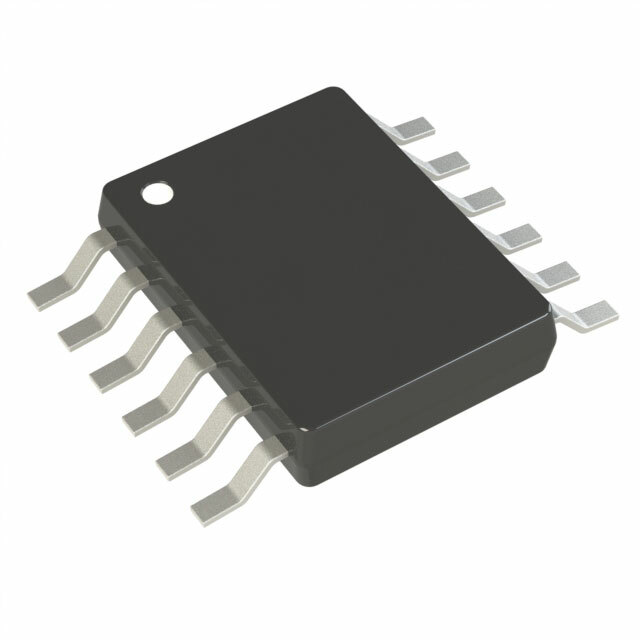

LT3065MPMSE-1.2#PBF – это линейный стабилизатор напряжения с фиксированным выходным напряжением 1.2V от компании Analog Devices. Устройство предназначено для обеспечения стабильного выхода напряжения при входных напряжениях до 45V, выдерживая ток нагрузки до 500 мА. Этот стабилизатор выполнен в компактном корпусе 12-MSOP (Exposed Pad), что делает его подходящим для широкого спектра применений.

Преимущества

• Устойчивость к высоким входным напряжениям до 45V
• Низкое потребление тока покоя: всего 110 µA, что способствует эффективному использованию энергии.
• Высокий коэффициент подавления пульсаций питания (PSRR): 78 дБ при 120 Гц, что обеспечивает высокий уровень точности.
• Интегрированные функции защиты: защита от перенапряжения, перегрева и обратной полярности.
• Поддержка разных режимов контроля: функция ограничения тока, возможность включения/выключения, контроль состояния питания, функция мягкого старта.

Недостатки

• Фиксированное выходное напряжение: ограниченная гибкость настройки выходного напряжения.
• Падение напряжения (Dropout Voltage): до 0.51V при токе 500 мА, что может быть критичным для некоторых низковольтных приложений.

Типовое использование

• Источники питания для микропроцессоров и микроконтроллеров
• Мобильные и портативные устройства
• Прецизионные аналоговые схемы
• Промышленные и автомобильные системы питания

Рекомендации по применению

• Теплоотвод: Размещение устройства на печатной плате с учетом адекватного отвода тепла через Exposed Pad.
• Фильтрация входного напряжения: Рекомендуется использование входного и выходного конденсаторов для фильтрации помех и улучшения стабильности работы.
• Защита: Включение дополнительных меры защиты, таких как предохранители на входе, для предотвращения критических отказов в цепи.

Основные технические характеристики

• Входное напряжение (макс): 45V
• Выходное напряжение (фиксированное): 1.2V
• Ток нагрузки (макс): 500 мА
• Потребляемый ток покоя: 110 µA
• Коэффициент подавления пульсаций (PSRR): 78 дБ (120 Гц)
• Падение напряжения: до 0.51V при токе 500 мА
• Диапазон рабочих температур: -55°C ~ 150°C
• Корпус: 12-MSOP (Exposed Pad)

Аналоги

• LT3080: линейный стабилизатор с регулируемым выходным напряжением и максимальным током до 1.1A.
• Regs-Linear-LT3015: еще один аналог от Analog Devices с максимальным током 1.5A и более высоким входным напряжением.
• LP5907: линейный стабилизатор от Texas Instruments с фиксацией выходного напряжения и низким уровнем шума.

Примечание: При выборе компонентов важно учитывать все требования вашего проекта и проводить проверочные тесты для подтверждения совместимости и стабильности системы.
