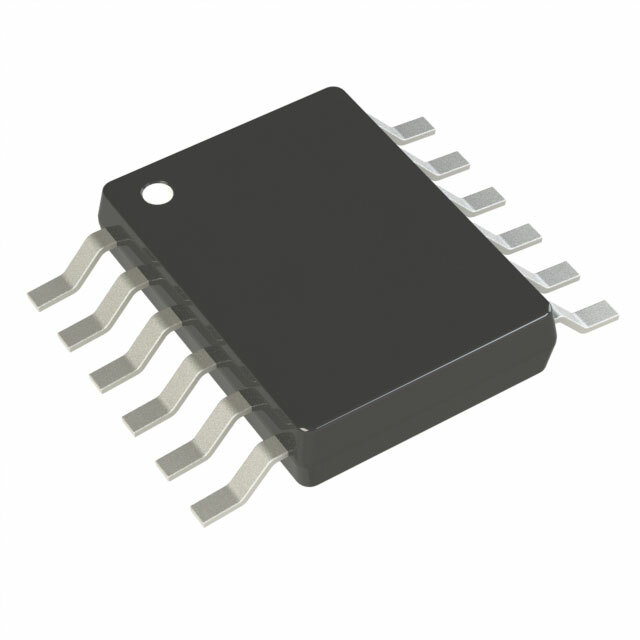

LT3015MPMSE-2.5#PBF

LT3015MPMSE-2.5#PBF от Analog Devices

Общее описание

LT3015MPMSE-2.5#PBF - это высокопроизводительный линейный стабилизатор напряжения с фиксированным выходом -2.5 В. Стабилизатор имеет максимальный выходной ток 1.5 А и изготавливается в компактной корпусе 12-MSOP с тепловым отводом. Данное устройство является прекрасным выбором для подавления шума и стабилизации низкого напряжения в различных прикладных задачах.

Преимущества

• Высокая стабильность: Обеспечивает точное и стабильное выходное напряжение.
• Низкое падение напряжения: Позволяет минимизировать потери мощности благодаря низкому падению напряжения (до 0.5 В при 1.5 А).
• Компактность: Корпус 12-MSOP-EP позволяет интегрировать его в устройства с ограниченным пространством.
• Защита: Встроенная защита от превышения тока, перегрева и обратного напряжения.

Недостатки

• Ограниченный диапазон выходного напряжения: Устройство имеет фиксированное выходное напряжение -2.5 В, что может не подойти для всех приложений.
• Относительно высокая стоимость: По сравнению с аналогами, данное решение может быть несколько дороже.

Типовое использование

• Встроенные медицинские устройства
• Промышленные системы
• Системы с низким уровнем шума
• Источник питания для чувствительных аналоговых схем

Рекомендации по применению

• Обеспечьте надлежащий тепловой менеджмент: Для эффективного охлаждения используйте тепловые отводящие материалы и правильное проектирование печатных плат.
• Подключение фильтрующих конденсаторов: Для улучшения стабильности выходного напряжения используйте конденсаторы возле входа и выхода стабилизатора.
• Амплитудное шумоподавление: Использование дополнительного фильтра на входе может значительно повысить качество стабилизации в системах, требующих особенно низкого уровня шума.

Основные технические характеристики

• Конфигурация выхода: Отрицательный
• Тип выхода: Фиксированный (-2.5 В)
• Количество регуляторов: 1
• Максимальное входное напряжение: -30 В
• Максимальное выходное напряжение: -2.5 В
• Падение напряжения: 0.5 В при 1.5 А
• Выходной ток: до 1.5 А
• Потребляемый ток в режиме покоя (Iq): 2.4 мА
• Максимальный потребляемый ток: 70 мА
• PSRR: 62 дБ при 120 Гц
• Функции управления: Включение/выключение
• Защитные функции: Защита от превышения тока, перегрева, обратного напряжения
• Диапазон рабочей температуры: от -55°C до +125°C
• Тип монтажа: Поверхностный (SMD)
• Корпус: 12-MSOP (3.00 мм ширина) с тепловым отводом

Возможные аналоги

• LT3015-5#PBF: Версия с фиксированным выходным напряжением -5 В
• LT3080: Регулируемый линейный стабилизатор с низким падением напряжения
• LM337: Негативный регулируемый стабилизатор напряжения от TI
