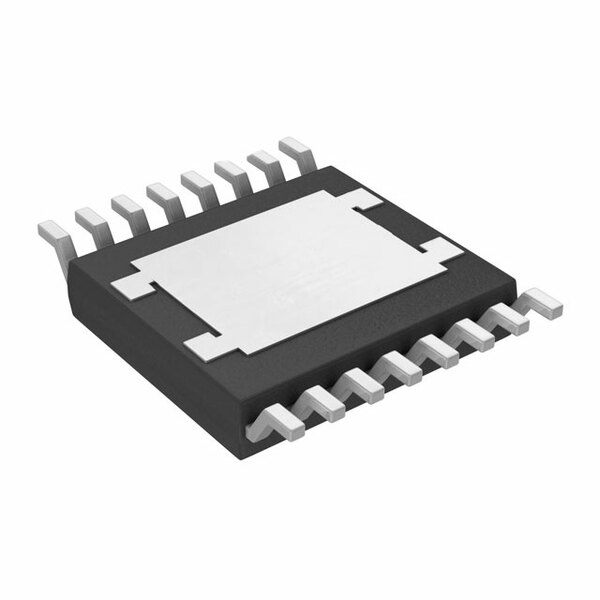

LT3013MPFE#TRPBF

LT3013MPFE#TRPBF от Analog Devices

Общее описание

LT3013MPFE#TRPBF — это высоковольтный линейный стационарный регулирующий стабилизатор (LDO) от Analog Devices, способный работать с входным напряжением до 80В и обеспечивать выходной ток до 250 мА. Устройство предназначено для использования в условиях высоких требований к устойчивости и надёжности благодаря широкому диапазону рабочих температур и высоким показателям подавления пульсаций питания (PSRR).

Преимущества

• Высокое входное напряжение: До 80В, что позволяет использовать стабилизатор в разнообразных приложениях с высокими напряжениями.
• Регулируемый выход: Широкий диапазон выходного напряжения от 1.24В до 60В, что делает его очень гибким для использования в различных схемах.
• Низкое потребление тока: Устройство потребляет всего 120 µA в покое, что повышает эффективность работы.
• Надежность: Встроенная защита от перегрева, перегрузки по току и неправильной полярности.

Недостатки

• Ограничение по выходному току: Максимальный выходной ток составляет 250 мА, что может быть недостаточно для некоторых приложений.
• Необходимость теплоотвода: Для работы в условиях высоких температур и высокого тока требуется эффективный теплоотвод.

Типовое использование

• Преобразователи напряжения в автомобиле
• Промышленная электроника
• Системы управления мощностью в телекоммуникациях
• Медицинское оборудование
• Аэрокосмическая и военная техника

Рекомендации по применению

• Используйте устройства в условиях, соответствующих их рейтингу по рабочей температуре (-55°C ~ 125°C), чтобы обеспечить длительную и стабильную работу.
• Установите дополнительные конденсаторы на входе и выходе стабилизатора для улучшения стабильности и снижения пульсаций.
• При высоких токах и напряжениях используйте теплоотвод для предотвращения перегрева.

Основные технические характеристики

• Максимальное входное напряжение: 80 В
• Диапазон выходного напряжения: 1.24 В - 60 В
• Максимальный выходной ток: 250 мА
• Максимальная величина падения напряжения: 0.62В @ 250мА
• Потребляемый ток в режиме покоя: 120 µA
• Подавление пульсаций питания: 75 дБ при 120 Гц
• Защита: От перегрева, перегрузки по току, неправильной полярности
• Диапазон рабочих температур: -55°C ~ 125°C (TJ)
• Тип корпуса: 16-TSSOP-EP

Возможные аналоги

• LT3015 от Analog Devices: Предлагает похожие функции с некоторыми различиями в характеристиках.
• MIC29502 от Microchip: 5А LDO с низкими пульсациями и высокой устойчивостью.

Используя LT3013MPFE#TRPBF, вы получите надёжный и гибкий стабилизатор напряжения, подходящий для разнообразных критических применений.
