LT3010MPMS8E#TRPBF

LT3010MPMS8E#TRPBF от Analog Devices

Общее описание

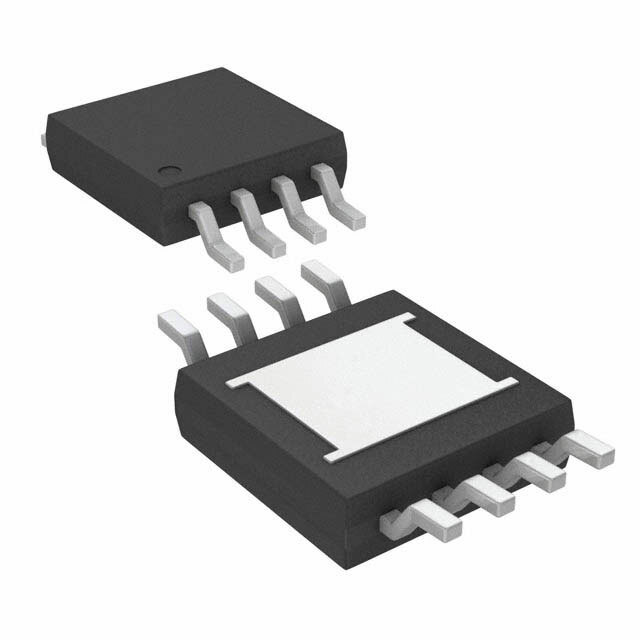

LT3010MPMS8E#TRPBF — это высоковольтный линейный регулятор с низким падением напряжения (Low Dropout, LDO) от компании Analog Devices. Этот компонент предназначен для работы с положительным выходом и способен регулировать напряжение в широких пределах от 1,275 В до 60 В при максимальном выходном токе 50 мА. Упакован в компактный корпус MSOP-8 с тепловым выводом.

Преимущества

• Широкий диапазон входного напряжения: до 80 В
• Низкое падение напряжения: максимальное значение 0,55 В при выходном токе 50 мА
• Защита от перегрузки по току, перегрева и обратной полярности.
• Высокий коэффициент подавления пульсаций питания (PSRR): 75 дБ на частоте 120 Гц.
• Компактный корпус MSOP-8 с тепловым выводом для лучшего отвода тепла при минимальных габаритах.

Недостатки

• Выходной ток ограничен 50 мА, что может не удовлетворять требования высокотоковых приложений.

Типовое использование

• Построение стабилизированных источников питания для схем с высоковольтными входами.
• Приложения, требующие высокой точности выходного напряжения и высокой устойчивости к шумам.
• Проекты, где важны компактные размеры устройства в сочетании с высокой надежностью.

Рекомендации по применению

• Убедитесь в правильной организации теплоотвода, чтобы избежать перегрева.
• Используйте в схемах, где требуется высокое соотношение подавления пульсаций (PSRR).
• Обеспечьте надежную защиту устройства от переключающих переходных процессов благодаря встроенным функциям защиты.

Основные технические характеристики

• Максимальное входное напряжение: 80 В
• Диапазон выходного напряжения: от 1,275 В до 60 В
• Максимальный выходной ток: 50 мА
• Максимальное падение напряжения: 0,55 В (при 50 мА)
• Коэффициент подавления пульсаций питания (PSRR): 75 дБ (на 120 Гц)
• Рабочая температура: от -55°C до +125°C
• Корпус: MSOP-8 с тепловым выводом

Возможные аналоги

• LT3012: более высокое падение напряжения и максимальный ток 250 мА.
• TPS7A4501 от Texas Instruments: регулируемое выходное напряжение до 20 В, максимальный ток 1,5 А.

Заключение

LT3010MPMS8E#TRPBF — это идеальный выбор для приложений, требующих высоковольтного линейного регулирования с низким падением напряжения, высокой точностью и надежностью. Его компактный корпус и широкий диапазон защищённых выходных напряжений делают его подходящим для различных промышленных и потребительских применений.
