LT3010MPMS8E-5#PBF

LT3010MPMS8E-5#PBF от Analog Devices

Общее описание: LT3010MPMS8E-5#PBF от Analog Devices представляет собой линейный стабилизатор напряжения с фиксированным выходным напряжением 5 В и низким падением напряжения (LDO). Этот ИС разработан для приложений, требующих высокой точности и стабильности выходного напряжения при малом токе нагрузки. Стабилизатор LT3010 обеспечивает отличную производительность в широком диапазоне входных напряжений, что делает его идеальным для использования в промышленных и автомобильных системах.

Преимущества:

• Высокая точность выходного напряжения: Обеспечивает стабильное 5 В выходное напряжение.
• Низкое падение напряжения: Максимальное падение напряжения составляет 0.55 В при токе 50 мА.
• Широкий диапазон входных напряжений: Поддерживает входное напряжение до 80 В.
• Защита: Встроена защита от превышения тока, перегрева и обратной полярности.
• Управляющие функции: Включает функцию "Enable" для управления включением и выключением стабилизатора.

Недостатки:

• Максимальный выходной ток: Лимит в 50 мА может быть недостаточен для некоторых приложений, требующих большего тока нагрузки.
• Требования к тепловому управлению: Несмотря на встроенные функции защиты, для достижения оптимальной производительности может быть необходимо дополнительное управление теплом.

Типовое использование:

• Промышленные электронные устройства
• Автомобильные системы
• Системы питания для микроконтроллеров и других ИС
• Приложения, требующие высокоточного и стабильного низковольтного источника питания

Рекомендации по применению:

• Поддерживайте среду эксплуатации в пределах допустимых температур (-55°C до 125°C) для обеспечения долгосрочной надежности.
• Рационально используйте компоненты теплоотвода, чтобы минимизировать тепловые нагрузки на устройство.
• Используйте конденсаторы фильтрации на входе и выходе для минимизации шумов и пульсаций.

Основные технические характеристики:

• Конфигурация выхода: Положительный фиксированный
• Выходное напряжение: 5 В
• Максимальный входной ток: 50 мА
• Диапазон входного напряжения: До 80 В
• Падение напряжения (максимальное): 0.55 В при 50 мА
• Пульсации и подавление шума (PSRR): 68 дБ на 120 Гц
• Функции управления: Enable
• Функции защиты: Защита от превышения тока, перегрева и обратной полярности
• Диапазон рабочих температур: -55°C ~ 125°C
• Тип монтажа: Поверхностный монтаж (SMD)

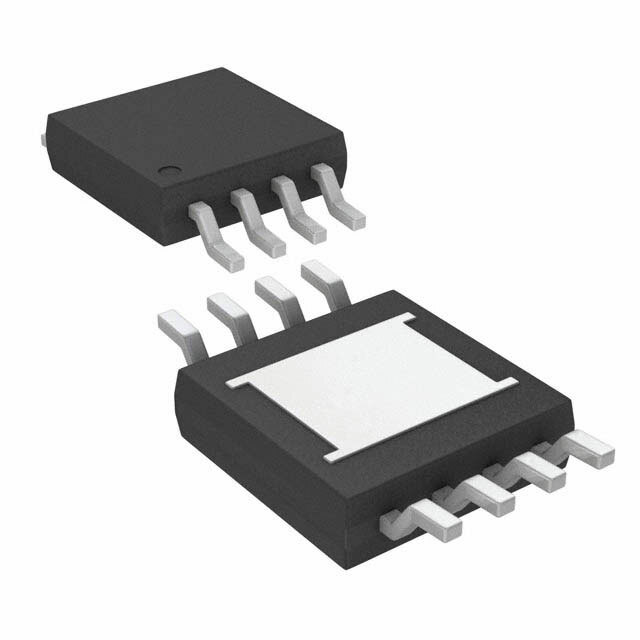

• Корпус / размер: 8-MSOP-EP (0,118", 3,00 мм ширина)

Возможные аналоги:

• LT3010ES8-5#PBF от Analog Devices
• TLV713P-Q1 от Texas Instruments
• MIC5365-5.0YC5-TR от Microchip Technology

Используйте этот линейный стабилизатор в своих проектах для обеспечения стабильного и надежного источника питания при малом токе нагрузки.
